北京精雕JDPaint 全面教程
JDPaint 是北京精雕集团为其数控机床（特别是精雕机）开发的专业CAM软件，它以其在小刀具高速加工、精细曲面加工、浮雕和模具加工方面的卓越性能而闻名，本教程将分为几个核心部分，带您逐步了解JDPaint。
（图片来源网络，侵删）
第一部分：JDPaint 基础入门
1 什么是JDPaint？
- 核心定位：CAM（计算机辅助制造）软件。
- 主要功能：将您在CAD软件（如UG, SolidWorks, Cimatron等）中设计好的三维模型，转换成机床能够识别和执行的NC代码（G代码）。
- 核心优势：
- 精雕专用：与精雕机的硬件和控制系统深度集成，能最大程度发挥机床性能。
- 小刀具策略强大：在清角、精加工等方面，针对小直径刀具（如0.1mm-3mm）有非常成熟的加工策略，表面质量极高。
- 浮雕和模具设计：内置强大的浮雕曲面、分模、电极设计等模块，在相关行业应用广泛。
- 面向模型：区别于传统的面向特征编程，JDPaint更侧重于直接对模型几何进行编程，灵活高效。
2 软件界面初识
启动JDPaint后,您会看到以下主要区域：
- 顶部菜单栏：包含所有命令，如文件、编辑、视图、造型、加工、仿真等。
- 左侧工具栏：常用命令的快捷图标，分为“造型”和“加工”两大类。
- 右侧特征/操作管理器：这是JDPaint的核心之一，它会列出当前模型的所有特征和加工操作，您可以在这里编辑、排序、复制、删除或执行这些操作。
- 中间绘图/加工区域：您的主要工作区，显示和操作模型。
- 底部状态栏：显示鼠标坐标、提示当前操作步骤、图层信息等。
建议：花一些时间，将鼠标悬停在各个工具图标上，查看其名称和功能，熟悉基本布局。
第二部分：JDPaint 核心工作流程
一个完整的JDPaint编程流程通常包括以下步骤：
- 导入模型：将您的设计模型（如STL, IGES, STEP等格式）导入到JDPaint中。
- 模型分析：检查模型是否有破面、缝隙等问题，并进行必要的修复。
- 创建毛坯：定义加工用的原材料（方块、圆柱或自定义形状）。
- 创建坐标系：确定加工的零点位置，这是编程的基准。
- 规划加工策略：根据模型特点和技术要求，选择合适的加工方法。
- 生成刀路：设置参数并计算刀具路径。
- 仿真与校验：在软件中模拟整个加工过程，检查刀路是否正确、有无碰撞。
- 后处理：将通用的刀路文件（.jdp或.nc）转换为特定精雕机床控制系统（如JD-Cloud, NC-Partner）能够识别的NC代码（.gxx）。
- 传输至机床：通过网络或U盘将NC代码发送到精雕机开始加工。
第三部分：核心模块详解
1 模型准备
- 导入模型：
文件->导入-> 选择合适的文件格式。 - 模型修复：
造型->曲面->曲面编辑菜单下有缝合、填补、裁剪等工具，用于修复导入模型中可能存在的缺陷。 - 创建毛坯：
加工->毛坯->创建毛坯，可以选择创建立方体、圆柱体或通过模型轮廓拉伸等方式定义毛坯。 - 创建坐标系：
加工->坐标系->创建坐标系，通常选择模型最高点或某个角点作为坐标系原点，并选择合适的平面作为XY平面。
2 加工模块 - 这是JDPaint的灵魂
JDPaint的加工模块非常丰富,我们按加工阶段来介绍最常用的策略：

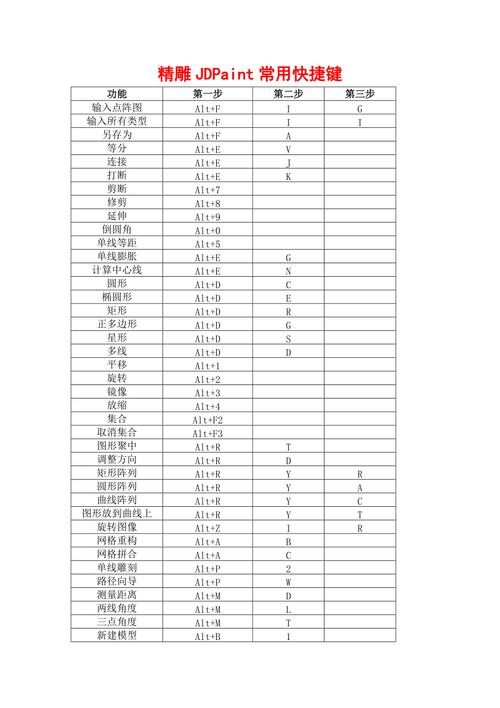

（图片来源网络，侵删）
粗加工 - 快速去除大量材料
- 平面铣削：用于加工平面或平面区域的槽。
- 应用：开槽、铣平面。
- 关键参数：切削深度、行距、切削方式（单向、往复）。
- 型腔铣削：用于去除封闭或开放型腔内的材料。
- 应用：模具型腔、凹槽的粗加工。
- 关键参数：切削深度、行距、下刀方式（螺旋、斜线）。
- 等高加工：沿着模型的等高线一层一层地切削。
- 应用：陡峭区域的粗加工和半精加工。
- 关键参数：Z轴下切量、切削层、开放边界处理。
半精加工 - 为精加工做准备
- 等高加工：继续使用，减小Z轴下切量，获得更均匀的余量。
- 曲面区域铣削：使用较大直径的球刀，对平坦和缓坡区域进行半精加工。
- 应用：平滑曲面，为精加工留均匀余量。
- 关键参数：行距、步距、切削模式。
精加工 - 获得最终形状和表面质量
- 3D偏置精加工：最常用、最核心的精加工策略之一，刀具沿模型轮廓进行偏置切削，能保证刀路均匀，表面质量好。
- 应用：大部分曲面的精加工。
- 关键参数：行距（决定了残留高度）、切削方向、角落延伸。
- 等高精加工：用于加工陡峭区域，与3D偏置配合使用。
- 应用：陡峭壁、深腔的精加工。
- 关键参数：行距、最小切削长度。
- 平行精加工：刀具按指定角度进行平行切削，可以获得有规律的纹理。
- 应用：大面积平缓曲面的精加工。
- 清角加工：用于清除前一工序留下的残留材料，是JDPaint的强项。
- 清根铣：沿着两个曲面的交线进行切削，用于处理大圆角过渡。
- 拐角清根：专门处理内角或外角的残留材料，是JDPaint在小刀具清角方面最强大的功能之一，它支持多种策略（如单线、往复、螺旋），并能自动根据角落情况选择最优路径。
3 刀具库管理
- 创建刀具：
加工->刀具库->刀具库管理，在这里您可以定义所有您要用的刀具。 - 刀具参数：
- 几何参数：刀具类型（平底、球头、圆鼻刀）、直径、刃长、总长等。
- 切削参数：主轴转速、进给速度、下刀速度、快速速度等，这些参数通常与材料和加工策略相关，需要根据实际情况设定。
4 仿真与后处理
- 仿真：在右侧“操作管理器”中，右键点击一个操作或多个操作，选择
仿真。- 路径仿真：只显示刀具移动轨迹。
- 实体仿真：模拟实际切削过程，可以看到材料被切除的效果，是检查碰撞和过切的最有效手段。
- 后处理：在“操作管理器”中，选中所有需要输出的操作，右键选择
后处理。- 选择后处理器：根据您机床的型号和控制系统（如JD-Cloud V6, NC-Partner V9）选择对应的
.pp文件。 - 设置输出路径：选择保存NC代码的位置和文件名。
- 生成NC代码：点击“确定”，即可生成
.gxx文件，传输到机床即可使用。
- 选择后处理器：根据您机床的型号和控制系统（如JD-Cloud V6, NC-Partner V9）选择对应的
第四部分：学习资源与建议
1 官方资源
- 北京精雕官网：官网通常有软件下载、更新说明、技术文档和联系方式。
- 官方培训：精雕集团会定期或不定期举办线下或线上培训课程，这是系统学习的最佳途径。
- 技术支持：遇到无法解决的问题，可以直接联系精雕的技术支持。
2 非官方资源
- 视频教程：
- Bilibili (B站)：搜索“JDPaint教程”、“精雕教程”，有大量用户分享的入门到进阶的视频，非常直观。
- YouTube：同样有相关教程。
- 技术论坛/社群：
- 精雕技术论坛：寻找官方或非官方的技术论坛，可以提问和交流。
- QQ群/微信群：搜索“JDPaint”、“精雕机编程”等关键词，加入相关社群，与其他工程师交流经验。
3 学习建议
- 从简单开始：不要一开始就挑战复杂的模具，先从一个简单的方块或带圆角的模型开始，练习导入、创建毛坯、粗加工、精加工和后处理的完整流程。
- 理解原理，而非死记命令：每个加工策略都有其适用场景，理解“为什么用这个策略”比“怎么点击这个按钮”更重要，理解“行距”如何影响“残留高度”，才能合理设置参数。
- 勤于练习：CAM软件是实践性极强的工具，理论学得再好，不亲手操作也等于零，多找模型来练习，尝试不同的参数组合，观察结果。
- 注重细节：编程时，坐标系、下刀点、安全高度、刀具参数等任何一个细节出错都可能导致撞刀或工件报废，养成仔细检查的好习惯。
- 仿真！仿真！再仿真！：永远不要省略仿真步骤，它是你避免灾难性错误的最后一道防线。
JDPaint是一款功能强大且专业的CAM软件,学习它需要耐心和实践，本教程为您提供了一个清晰的路线图，从熟悉界面开始，掌握核心工作流程，重点学习和理解各种加工策略的应用场景和参数设置，并充分利用仿真功能，您就能逐步成为一名优秀的JDPaint编程工程师。
祝您学习顺利！
