ANSYS 13.0 是一款非常经典和强大的有限元分析软件，虽然现在已经有更新的版本（如 ANSYS 2025 R1），但由于其稳定性和对某些特定项目的兼容性,至今仍有不少企业和研究机构在使用。

本教程将分为以下几个部分，帮助您系统地学习 ANSYS 13.0：

第一部分：入门基础

对于新手，建议从官方教程和基础的视频教程开始,建立对软件工作流程的宏观认识。

官方帮助文档和教程 (最重要！)

ANSYS 自带的帮助文档是最好的学习材料，它包含了理论说明、操作步骤和案例。

• 如何找到：


  （图片来源网络，侵删）
  • 安装 ANSYS 13.0 后，通过开始菜单找到 ANSYS 13.0 -> Help -> ANSYS Help。
  • 打开后，在左侧的导航栏中，重点关注以下几个部分：
    • Getting Started with ANSYS: 介绍 ANSYS 的基本概念和工作流程。
    • ANSYS Tutorials: 这是核心中的核心！这里包含了大量分步操作的实例教程，覆盖了结构、流体、电磁等多个领域,强烈建议逐个跟着做一遍。
    • Theory Reference: 深入了解各种分析的理论基础,适合进阶学习。

• 推荐的官方教程：

  • 结构分析：
    • Static Structural Analysis: 静力分析，如悬臂梁、带孔板应力集中等。
    • Modal Analysis: 模态分析,如吉他弦的固有频率和振型。
    • Transient Structural Analysis: 瞬态动力学分析,如冲击载荷下的响应。
  • 流体分析 (Fluent):
    • Fluid Flow (Fluent): 这是 Fluent 的入门教程，如内部流动、外部绕流等。
  • 热分析：
    • Steady-State Thermal Analysis: 稳态热分析,如散热片的温度分布。
    • Transient Thermal Analysis: 瞬态热分析,如物体加热或冷却过程。

视频教程 (推荐)

视频教程能更直观地展示操作过程,非常适合初学者。

• YouTube 上的 ANSYS 官方频道： 搜索 ANSYS Inc.，虽然旧版本的视频较少,但基本原理是相通的。
• 国内视频平台：
  • Bilibili (B站): 搜索关键词 ANSYS 13.0 教程 或 ANSYS 入门教程，有很多国内高校老师或培训机构上传的免费视频，内容详实，讲解清晰，搜索“北京理工大学 ANSYS 教程”或“华中科技大学 ANSYS 教程”等，虽然版本可能不完全匹配,但核心操作逻辑一致。
  • 优酷、土豆： 同样可以搜索到相关的视频资源。

书籍推荐

• 《ANSYS Workbench 14.0有限元分析从入门到精通》 (作者：张朝晖等)：虽然版本是 14.0，但 Workbench 平台在 13.0 到 14.0 之间变化不大，这本书的讲解非常系统和详细，案例丰富,是经典的入门书籍。
• 《ANSYS 理论与应用》 (作者：王富生等)：更侧重于理论和公式的推导,适合有一定基础后进行深入学习。

第二部分：核心学习路径

建议按照以下循序渐进的路径进行学习：

熟悉界面与基本流程 (1-2周)

1. 安装与启动： 成功安装 ANSYS 13.0,熟悉启动方式。
2. 界面初探：
   • Workbench 平台： 这是 ANSYS 的项目管理器，所有分析项目都在这里创建和管理，学习如何创建分析系统（如 Static Structural, Fluid Flow (Fluent)）,拖拽组件。
   • Mechanical (结构分析模块)： 这是进行结构、热、模态等分析的主要界面，熟悉其界面布局：
     • Outline (大纲树)： 显示分析的所有步骤和项目,是操作的核心。
     • Geometry (几何模型)： 导入或创建模型。
     • Model (模型)： 定义材料、网格划分、载荷、约束等。
     • Solution (求解)： 设置求解选项并运行计算。
     • Results (结果)： 查看和分析结果（云图、曲线、报告等）。
   • Fluent (流体分析模块)： 熟悉其基于求解器的界面，包括网格、模型、边界条件、求解、结果等面板。
3. 完成一个最简单的案例： 跟着官方教程或视频，完成一个悬臂梁静力分析，这个案例能让你完整地走完“导入模型 -> 定义材料 -> 网格划分 -> 施加载荷和约束 -> 求解 -> 查看结果”的全过程。

掌握关键模块与功能 (2-4周)

在熟悉基本流程后,深入学习各个模块的核心功能。

1. 结构分析：

   • 材料库： 学习如何从材料库中选择材料，以及如何自定义新材料属性（如弹性模量、泊松比、密度等）。
   • 网格划分： 这是分析中至关重要的一步。
     • 学习使用 Automatic (自动) 和 Method (方法) 控制网格。
     • 理解 Sizing (尺寸控制), Contact (接触), Mesh Refinement (网格加密) 等概念。
     • 学习评估网格质量 (Mesh Metrics),确保网格质量合格。
   • 载荷与约束：
     • 掌握力、压力、力矩、加速度等载荷的施加。
     • 掌握固定约束、位移、对称边界等约束的施加。
   • 结果后处理：
     • 查看 应力 (Stress)、应变 (Strain)、位移 (Deformation) 云图。
     • 使用 Tools -> Result 中的工具进行路径结果提取、安全系数校核等。

2. 流体分析 (Fluent)：

   • 网格导入与检查： 学习导入来自 Workbench 或其他网格生成软件的网格,并进行网格质量检查。
   • 求解设置：
     • 选择求解器（压力基密度基）。
     • 设置材料（如空气、水）。
     • 定义边界条件（速度入口、压力出口、壁面等）。
     • 设置求解模型（如湍流模型 k-epsilon）。
   • 求解与监控： 设置求解初始化、迭代步数,并监控残差曲线。
   • 结果后处理： 查看 压力云图、速度矢量图、流线图，以及计算阻力、升力等。

3. 热分析：

   • 学习定义热导率、比热容等热材料属性。
   • 施加热载荷（热流、热对流、热辐射）和温度约束。
   • 查看温度分布和热流密度。

进阶与实践 (长期)

1. 耦合场分析： 学习将不同物理场结合起来分析，如流固耦合、热固耦合等,分析电子芯片工作时产生的热量对结构应力的影响。

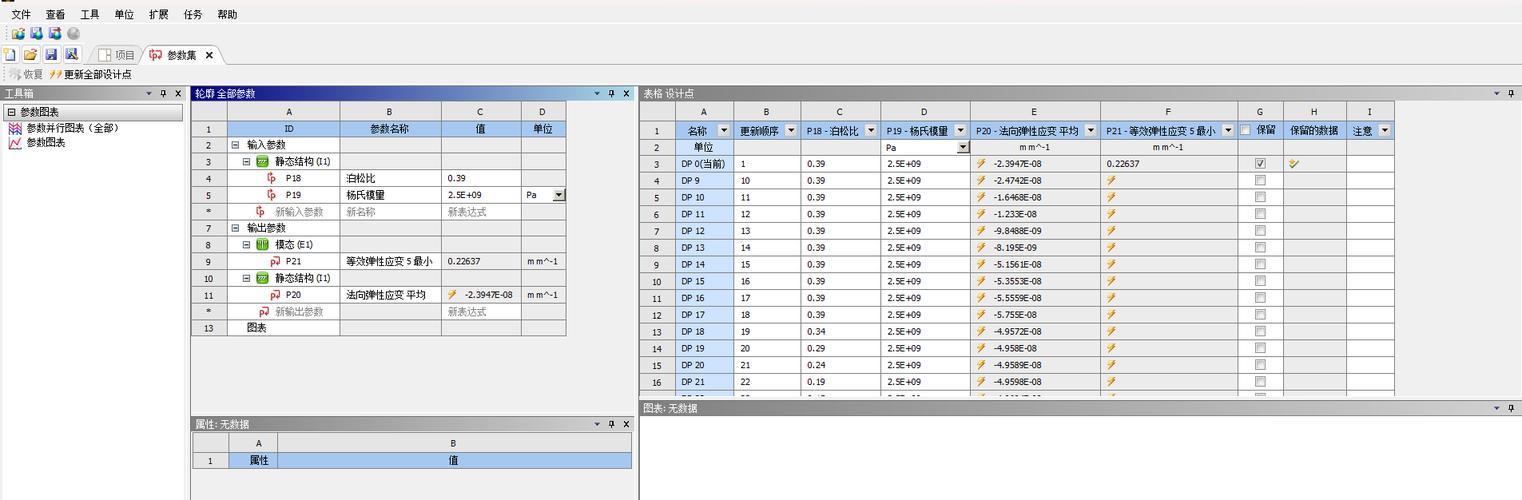

2. 参数化与优化设计： 使用 Workbench 的 Design Exploration 模块，将模型中的关键参数（如尺寸、材料属性）化，并设置目标函数和约束条件，进行优化设计,找到最佳方案。
3. APDL 编程： ANSYS Parametric Design Language 是 ANSYS 的“灵魂”，对于高级用户，学习 APDL 可以实现高度定制化的分析、自动化重复性任务和开发复杂的子程序，可以通过官方帮助文档中的 APDL Programmer's Guide 进行学习。

第三部分：常见问题与资源

常见问题

• 无法启动或报错：
  • 检查是否安装了正确的 License Server。
  • 以管理员身份运行程序。
  • 检查系统兼容性（Windows 7/XP 可能需要特定设置）。
• 网格划分失败：
  • 检查几何模型是否存在缝隙、小面、尖锐边角等缺陷。
  • 尝试使用不同的网格划分方法或对局部区域进行网格加密。
• 计算不收敛：
  • 对于结构分析，检查载荷是否过大,约束是否合理。
  • 对于流体分析，检查边界条件设置是否正确，网格质量是否足够好,是否需要调整松弛因子。
• 结果不合理：

  从头检查每一步：几何、材料、网格、载荷、约束是否全部正确,通常问题出在早期步骤。

学习资源汇总

• 官方资源：
  • ANSYS Help: 安装目录下的 Help 文件夹或通过程序启动。
  • Customer Portal (客户门户): 如果你购买了正版软件,可以在这里获得更高级的技术支持和培训资源。
• 社区与论坛：
  • ANSYS Student Community: 学生和初学者的聚集地。
  • 仿真科技论坛、CAE论坛: 国内非常活跃的仿真技术交流社区,可以搜索到很多问题和解答。
• 视频平台：
  • Bilibili: 搜索 ANSYS 13.0, ANSYS Workbench 入门, Fluent 教程。
  • YouTube: 搜索 ANSYS Tutorial, ANSYS Workbench。

重要提示：版本兼容性

• 文件格式： ANSYS 13.0 创建的项目文件 (.wbpj) 和数据库文件 (.db) 通常不能被新版本的 ANSYS 直接打开，新版本可以导入旧版本的几何,但项目本身需要在新版本中重建。
• 几何接口： 如果您使用的是新版本的 CAD 软件（如 SolidWorks 2025, Creo 8.0），直接导入到 ANSYS 13.0 可能会出现兼容性问题，建议在 CAD 软件中将模型另存为中性格式（如 .STEP, .X_T）再导入 ANSYS 13.0。

祝您学习顺利！从官方教程开始，多动手实践，遇到问题多查多问，很快就能掌握 ANSYS 13.0 的使用方法。
