SolidWorks 钣金设计全面教程
钣金设计是机械设计中非常重要的一环，主要用于创建薄壁零件，如机箱、机柜、支架、外壳等，SolidWorks 的钣金功能非常强大，它将钣金设计过程标准化、参数化,大大提高了设计效率和准确性。
（图片来源网络，侵删）
第一部分：核心基础概念
在开始建模之前，必须理解 SolidWorks 钣金设计的几个核心概念：
-
钣金特征:
- 基体法兰: 这是钣金零件的第一个特征，它定义了零件的厚度、弯曲半径和默认的折弯系数,所有后续的钣金特征都依赖于它。
- 边线法兰: 从基体法兰或已形成的平板的边线创建法兰。
- 斜接法兰: 从一系列连续的直线边线创建法兰，常用于创建箱体、外壳。
- 绘制的折弯: 在草图中绘制一条直线，将其转换为折弯线,从而将一个平板区域折弯。
- 转折: 通过选择一条直线，创建两个折弯，将材料“翻”起来,常用于安装耳或加强筋。
- 闭合角: 两个相邻法兰之间的缝隙进行闭合处理，使连接更美观、更坚固。
- 断开边角/边角剪裁: 移除两个或多个法兰相交处的材料,形成一个干净的切口。
-
关键参数:
- 厚度: 钣金的厚度。
- 折弯半径: 折弯内侧的半径，通常设置为材料厚度的一定倍数（如1倍或1.5倍）。

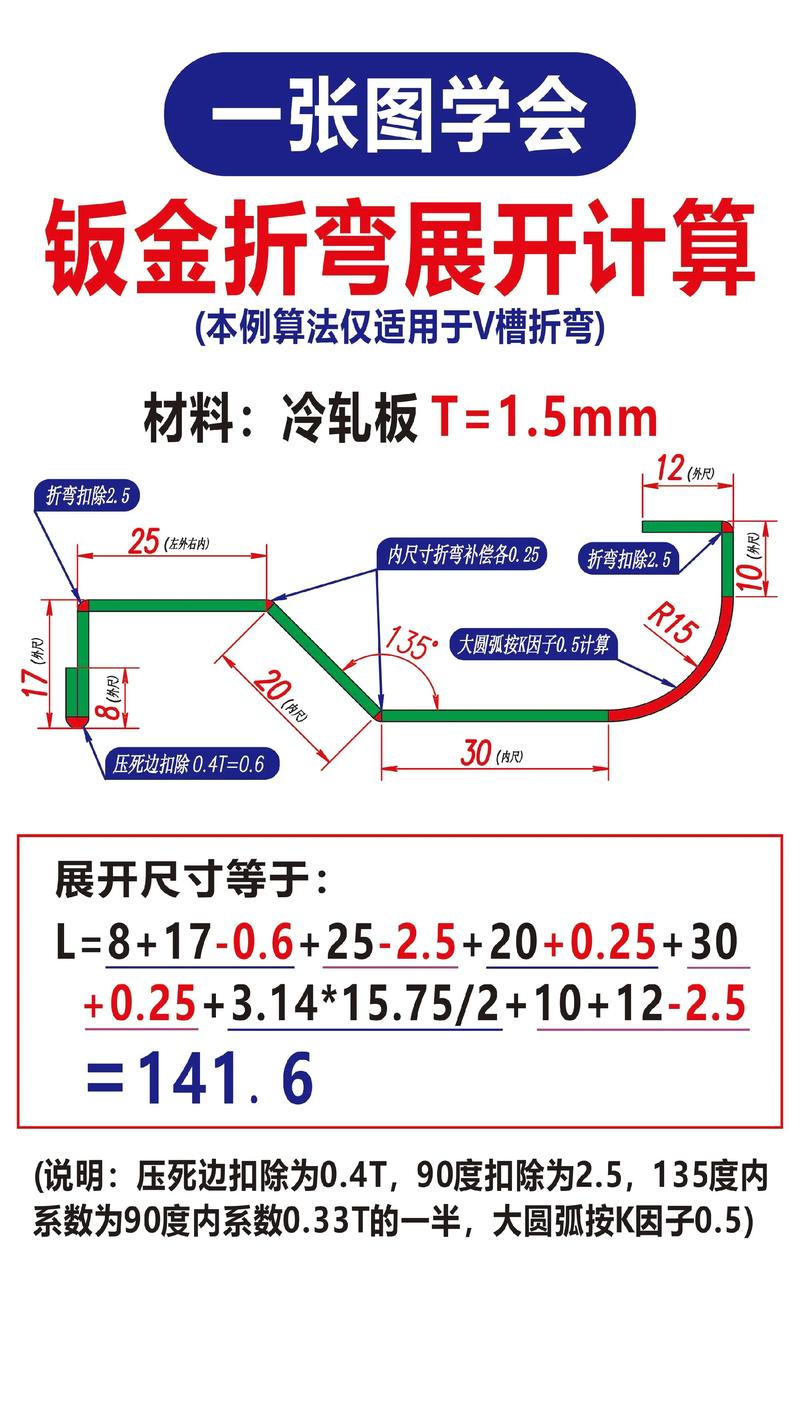

- 折弯扣除/折弯系数: 这是计算展开图尺寸的关键，当钣金被折弯时，中性层（长度不变的那一层）会发生偏移，SolidWorks 需要知道这个偏移量来计算出正确的展开长度。
- 新手建议: 初学者可以直接使用默认的 K-因子，它是一个比例系数，用于计算中性层的位置，对于大多数材料，K-因子在 0.3 到 0.5 之间，如果你有供应商提供的精确的折弯扣除值,可以手动输入。
-

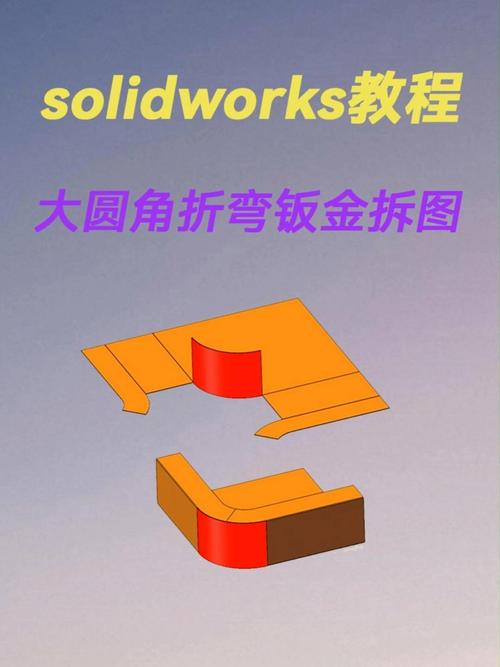

“平板型式”特征:
（图片来源网络，侵删）- 这是钣金设计的核心，每个钣金零件的末尾都必须有一个 “平板型式” 特征。
- 它的作用是：将所有折弯特征“展开”，生成零件的二维展开图（下料图）。
- 你可以随时编辑或压缩这个特征,来查看折叠状态或展开状态。
- 在工程图中，可以直接插入“平板型式”视图,用于指导生产。
第二部分：入门级实例 - 简单支架
这个例子将带你走完一个完整的钣金零件设计流程。
目标： 创建一个 L 形支架,带有两个安装孔。
步骤 1：新建零件，选择钣金模板
- 打开 SolidWorks，新建一个“零件”。
- 在“特征”管理器中，选择“钣金”选项卡。
- 点击“基体法兰/薄片”，系统会自动切换到“上视基准面”并开始绘制草图。
步骤 2：绘制基体法兰草图
（图片来源网络，侵删）
- 绘制一个 100mm x 50mm 的矩形。
- 退出草图。
- 在左侧的“基体法兰”属性管理器中：
- 方向: 选择“给定深度”，深度设为 10mm。
- 厚度: 设为 1mm。
- 折弯半径: 设为 1mm（与厚度相同）。
- 折弯系数: 保持默认的“K-因子”，K-因子设为 0.5。
- 点击“确定”,你的第一个平板就创建好了。
步骤 3：添加边线法兰
- 选择平板的长边（100mm 的边）。
- 点击“边线法兰”命令。
- 在属性管理器中：
- 法兰长度: 设为 30mm。
- 角度: 设为 90°。
- 法兰位置: 选择“材料在内”。
- 点击“确定”,一个垂直的法兰就生成了。
步骤 4：添加孔
- 选择要打孔的面（基体法兰的面）。
- 点击“异型孔向导”。
- 选择“柱孔”,设置大小和位置。
- 退出草图,完成孔的创建。
步骤 5：生成平板型式
- 在特征树的最底部，你会发现有一个“平板型式1”特征。
- 双击它，或者右键选择“解除压缩”。
- 零件会自动展开，显示出二维的下料形状,包括所有折弯的补偿。
恭喜！ 你已经完成了你的第一个 SolidWorks 钣金零件。
第三部分：进阶技巧与高级功能
掌握了基础后,可以学习这些更高效的功能。
-
转换到钣金
- 用途: 如果你已经有了一个用“拉伸”、“切除”等常规特征创建的零件,可以快速将其转换为钣金零件。
- 操作: 选择该零件，点击“插入 > 钣金 > 转换到钣金”，系统会自动识别尖角并将其转换为折弯，同时生成平板型式，这对于修改旧图纸或导入 STEP 格式的钣金模型非常有用。
-
通风口
- 用途: 在零件上创建规则或不规则的通风孔。
- 操作: 点击“通风口”命令，你需要绘制一个“草图轮廓”（通风口的整体形状）和几个“草图筋”（通风栅格的走向）,系统会自动切除材料并生成筋特征。
-
成形工具
- 用途: 创建冲压、凹坑、百叶窗等标准或自定义的钣金特征。
- 操作:
- 首先在一个新零件中，用拉伸、切除等命令创建你想要的成形特征（如一个凸起的圆）。
- 将其保存为
.sldprt文件。 - 将这个零件文件复制到 SolidWorks 安装目录下的
design library > forming tools文件夹中（按形状分类，如lances,pierce,emboss）。 - 在你的钣金零件中，从“设计库”中拖拽成形工具到需要添加特征的面上,放置即可。
-
多厚度的钣金
- 用途: 在同一个零件中使用不同厚度的材料。
- 操作: 在“基体法兰”特征之后，选择一个面，使用“边线法兰”或“斜接法兰”命令，在属性管理器中，勾选“使用默认半径”旁边的“自定义折弯半径”或直接勾选“使用厚度尺寸”,然后输入新的厚度值。
第四部分：设计规范与最佳实践
- 始终从基体法兰开始: 对于全新的零件，这是最规范、最不容易出错的方法。
- 善用“闭合角”: 在设计法兰连接时，使用“闭合角”可以极大地提升零件的强度和外观。
- 草图要简洁: 钣金草图应尽量简单，使用直线、圆弧等基本元素,复杂的草图可能会导致折弯失败。
- 为折弯半径设定标准: 在公司或项目中，为不同厚度的材料设定标准的折弯半径,可以确保加工的可行性。
- 检查平板型式: 每完成一个主要特征后，都检查一下“平板型式”是否正确,及时发现错误。
第五部分：学习资源推荐
-
官方资源:
- SolidWorks 官方帮助文档: 最权威、最准确的资料，按
F1键即可打开，搜索“钣金”相关词条。 - SolidWorks 官方教程: 在软件内
帮助 > SolidWorks Tutorials中有交互式的官方教程。
- SolidWorks 官方帮助文档: 最权威、最准确的资料，按
-
视频教程:
- YouTube: 搜索 “SolidWorks Sheet Metal Tutorial” 或 “SolidWorks 钣金教程”，有大量免费且高质量的教程频道，如 SolidWorks Brewing, Byte Size Engineering 等。
- Bilibili (B站): 国内也有很多优秀的 UP主分享 SolidWorks 钣金教程,搜索关键词即可找到。
-
在线课程平台:
- Udemy, Coursera, LinkedIn Learning: 这些平台有系统化的课程，从入门到精通，通常有中文字幕,并且可以下载练习文件。
-
社区与论坛:
- Eng-Tips (钣金板块): 国际知名的工程技术论坛,可以提问和交流。
- 国内机械设计论坛/QQ群: 很多 SolidWorks 爱好者社群，可以找到志同道合的朋友,解决实际问题。
学习 SolidWorks 钣金设计，关键在于 理解其核心逻辑（基体法兰 -> 添加特征 -> 生成平板型式）和 大量的实践。
- 新手: 从简单的支架、盒子开始，反复练习基体法兰、边线法兰、斜接法兰和平板型式。
- 进阶者: 尝试使用“转换到钣金”、“成形工具”、“通风口”等功能，并学习如何自定义折弯系数和 K-因子。
- 高手: 关注设计规范、制造工艺（如最小折弯半径、孔边距），并学习如何创建复杂的、符合实际生产的钣金零件。
祝你学习顺利，早日成为 SolidWorks 钣金设计高手！
