第一部分：SolidWorks 2025 基础概念与界面

在开始建模之前,必须熟悉软件的工作环境和核心概念。

核心概念

• 零件: 三维建模的基本单元，一个螺钉、一个轴承座、一个手机外壳都是一个零件，文件后缀为 .sldprt。
• 装配体: 将多个零件组合在一起，模拟它们之间的装配关系和运动，文件后缀为 .sldasm。
• 工程图: 将三维零件或装配体生成符合标准的二维工程图，包含尺寸、公差、注释等生产信息，文件后缀为 .slddrw。
• 特征: 构成零件的几何形状，拉伸、旋转、切除、圆角、倒角等，SolidWorks 是基于“特征”的建模软件，这意味着你可以通过添加、修改或删除特征来改变零件形状。
• 草图: 创建二维轮廓的平面图形，是大多数三维特征（如拉伸、旋转）的基础，草图必须完全定义（几何和尺寸约束齐全）。

熟悉用户界面

启动 SolidWorks 2025 后，你会看到一个典型的 Windows 风格界面,主要包含以下区域：

• 菜单栏: 位于顶部，包含所有命令，如“文件”、“编辑”、“视图”、“插入”等。
• 命令管理器: 位于菜单栏下方，是核心命令的集合，通过不同的选项卡（如“特征”、“草图”、“曲面”）切换不同功能,这是最常用的命令区域。
• FeatureManager 设计树: 位于左侧，是模型的“大纲”，它按时间顺序列出了构成零件的所有特征、草图、基准面等，你可以在这里选择、编辑、删除特征,是进行模型修改的核心。
• 图形区域: 中间最大的区域,用于显示和操作你的三维模型。
• 状态栏: 位于最底部，显示鼠标指针位置的坐标、模型信息以及常用的视图工具（如视图定向、线框/着色模式切换等）。

第二部分：从零开始 - 创建你的第一个零件

我们将通过一个最简单的例子——一个带孔的方块,来走一遍完整的零件建模流程。

步骤 1：新建零件

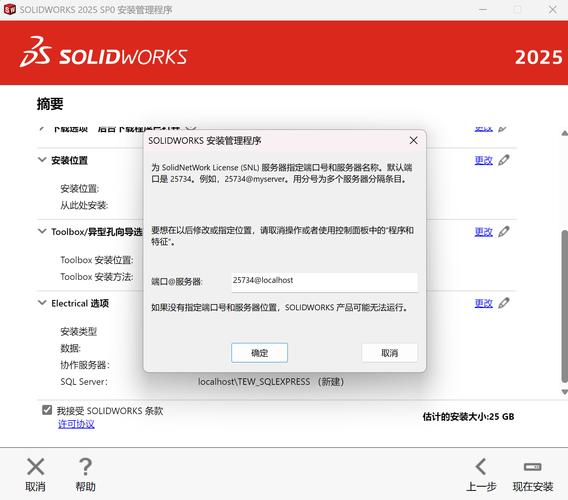

1. 启动 SolidWorks 2025。
2. 在弹出的“新建 SolidWorks 文件”对话框中，选择“零件”，然后点击“确定”。

步骤 2：创建第一个草图

1. 在 FeatureManager 设计树 中，选择“前视基准面”。
2. 在 命令管理器 中，切换到“草图”选项卡。
3. 点击“草图绘制”按钮，进入草图模式，你会看到“前视基准面”变成一个透明的平面,图形区域显示二维视图。
4. 在“草图”选项卡中，点击 矩形 工具，绘制一个矩形，不需要关心尺寸和位置,先画出来。
5. 点击 智能尺寸 工具，点击矩形的两条边，然后点击图纸空白处，为矩形标注长和宽（100mm x 60mm），此时矩形会被“完全定义”（草图颜色变为黑色）。
6. 点击 退出草图 按钮,返回到三维建模环境。

步骤 3：创建第一个特征（拉伸）

1. 现在你刚刚画的草图应该自动被选中了，如果没有，在 FeatureManager 设计树 中选择“草图1”。
2. 在 命令管理器 中，切换到“特征”选项卡。
3. 点击 拉伸凸台/基体 按钮。
4. 在左侧的“属性管理器”中：
   • 方向1: 这是拉伸的方向。
   • 终止条件: 选择“给定深度”。
   • 深度: 输入 50 mm。
   • 你可以在图形区域看到预览效果。
5. 点击 确定 (绿色的勾) 按钮,你的第一个三维方块就生成了！

步骤 4：创建第二个特征（切除）

现在我们要在这个方块上挖一个孔。

1. 我们需要一个绘制孔的平面，在图形区域或 FeatureManager 设计树 中,选择方块的上表面。
2. 在“草图”选项卡中，点击 草图绘制,进入新的草图模式。
3. 在这个新的草图平面上，点击 圆 工具，画一个圆，同样，使用 智能尺寸 标注圆的直径（20mm）。
4. 点击 退出草图。
5. 在“特征”选项卡中，点击 拉伸切除 按钮。
6. 在左侧的“属性管理器”中：
   • 方向1: 选择“完全贯穿”。
   • 你会看到预览显示孔穿过了整个方块。
7. 点击 确定,一个带孔的方块就完成了！

步骤 5：保存文件

1. 点击左上角的“文件” -> “保存”。
2. 选择一个位置，给文件命名（My_Block.sldprt），然后点击“保存”。

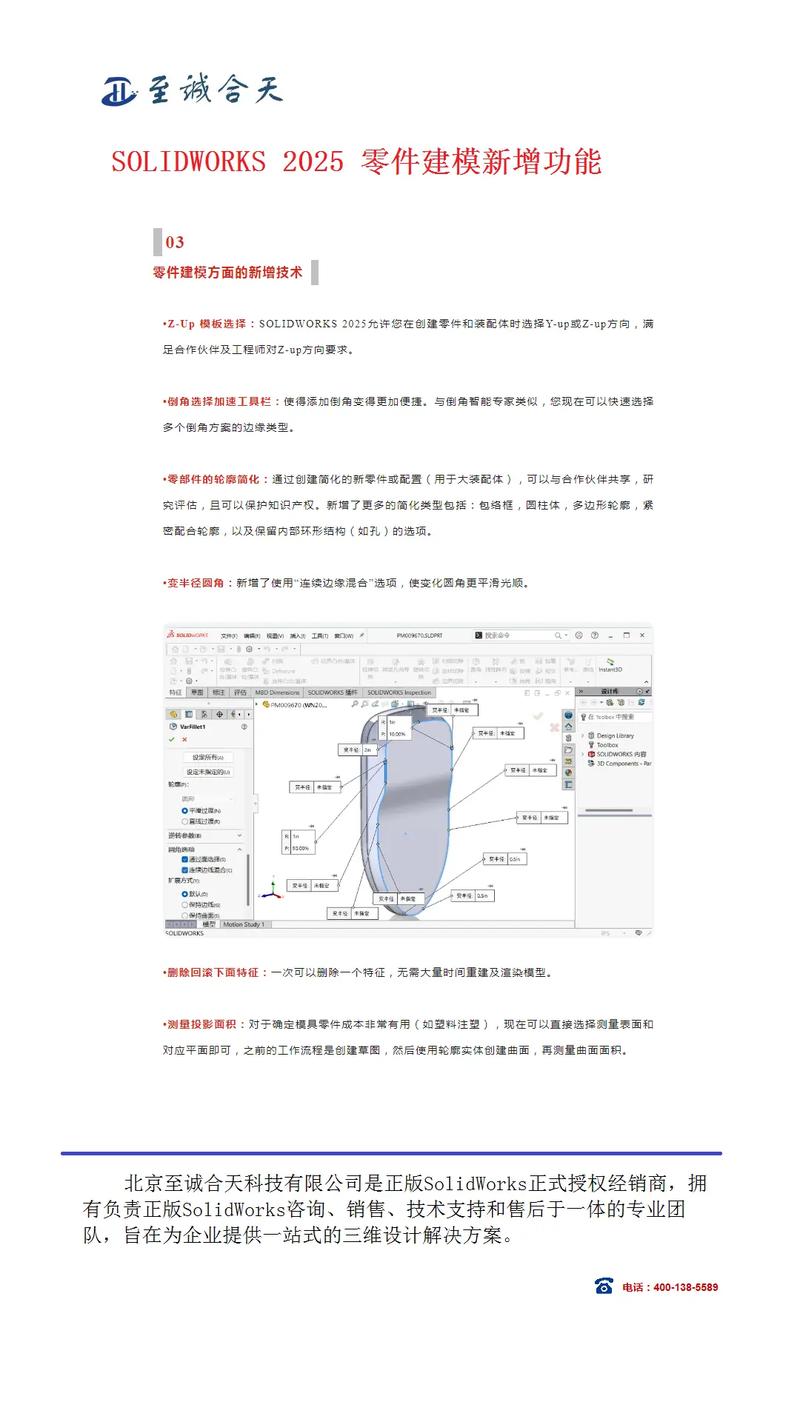

第三部分：常用核心功能详解

掌握了基本流程后,你需要学习更强大的功能来创建复杂的零件。

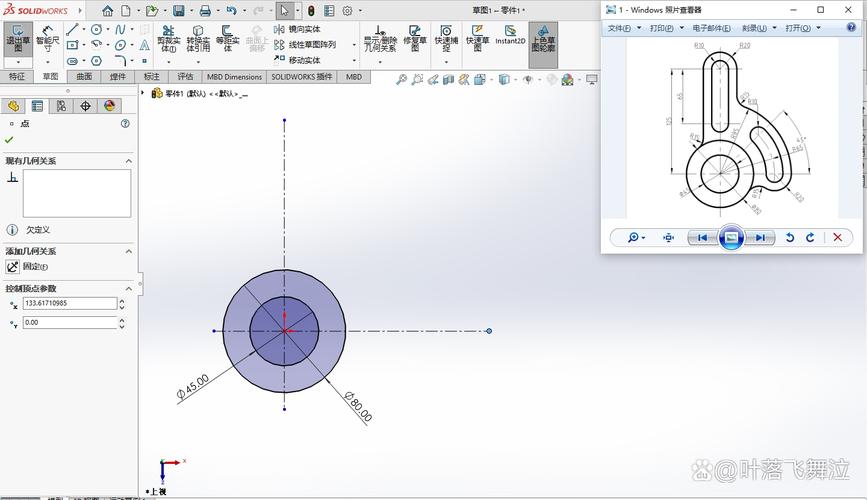

草图绘制

• 实体与构造线: 绘制的线默认是实体线（黑色），用于构建轮廓，可以将其转换为“构造线”（灰色虚线），它不参与拉伸，仅作为参考，如中心线、辅助线。
• 几何关系: 在绘制草图时，系统会自动添加几何关系（如水平、垂直、重合、同心等），你也可以手动添加,以确保草图的稳定性。
• 镜像与阵列: “镜像实体”可以快速复制对称的草图元素。“线性阵列”和“圆周阵列”可以一次性复制多个特征。

基础特征

• 旋转凸台/基体: 将一个二维草图绕一根轴线旋转，创建回转体零件（如轴、圆柱、瓶子）。
• 扫描: 一个轮廓沿着一条路径扫过，创建复杂形状（如弹簧、弯管）。
• 放样: 在多个不同的轮廓之间进行平滑过渡，创建复杂的有机形状（如汽车外壳、水壶）。
• 圆角与倒角: 对零件的边进行修饰,是必不可少的工艺特征。

参考几何体

• 基准面: 创建新的绘图平面，当现有平面无法满足绘图需求时（如在斜面上打孔）,就需要创建新的基准面。
• 基准轴: 创建旋转轴或作为阵列、特征的参考。
• 基准点: 创建参考点。

装配体基础

1. 新建装配体: 新建文件时，选择“装配体”。
2. 插入零部件: 点击“插入零部件”按钮，将你之前创建的 .sldprt 文件导入。
3. 配合: 这是装配体的核心，通过“配合”命令，你可以定义零件之间的位置关系。
   • 重合: 使两个平面、点或边重合。
   • 平行: 使两个平面平行。
   • 垂直: 使两个平面或线垂直。
   • 同轴心: 使两个圆柱面或圆孔的轴线重合（用于轴和轴承的配合）。
   • 距离: 设定两个元素之间的精确距离。
4. 通过添加多个配合，将所有零件组装在一起,形成一个完整的装配体。

工程图

1. 新建工程图: 新建文件时，选择“工程图”。
2. 选择模型: 在弹出的对话框中,选择你要生成工程图的零件或装配体。
3. 创建视图: 在“视图布局”选项卡中，点击“标准视图”或“模型视图”，将零件的主视图、俯视图、左视图等投放到图纸上。
4. 添加尺寸: 切换到“注解”选项卡，点击“模型项目”，选择“为所有模型的尺寸”，软件会自动从模型中读取尺寸并标注到图纸上,你可以手动调整尺寸的位置和样式。
5. 添加注释和技术要求: 使用“注释”工具添加文字说明、公差、表面粗糙度等。
6. 标题栏: 绘制或插入标准的标题栏，填写零件名称、材料、比例等信息。

第四部分：学习资源推荐

对于 SolidWorks 2025 这样的旧版本，官方资源可能较少,但社区资源依然丰富。

官方资源

• SolidWorks 帮助文件: 按下 F1 键即可打开，这是最权威、最全面的参考资料，包含了所有命令的详细解释和操作步骤。强烈建议初学者多查阅帮助文件。

视频教程

• YouTube: 这是最好的免费学习平台，搜索关键词：
  • SolidWorks 2025 tutorial for beginners
  • SolidWorks 2025 basic training
  • SolidWorks 2025 sketch tutorial
  • SolidWorks 2025 assembly tutorial
  • 推荐关注一些知名的 SolidWorks 教育频道，如 SolidWorks Shorts, The CAD Engineer 等，虽然他们可能主要讲新版本,但基础操作是相通的。
• Bilibili (B站): 国内有很多优秀的 SolidWorks 教程UP主，搜索关键词“SolidWorks 教程”，可以找到大量从基础到进阶的中文视频,非常适合国内用户。

文档和社区

• Eng-Tips Forums: 一个非常专业的工程论坛，你可以在里面提问,有全球的工程师和专家会回答。
• GrabCAD: 一个工程师社区，你可以下载别人分享的模型,学习他们的建模思路和技巧。

实践项目

学习软件最好的方法就是动手做,尝试为自己设计一些小东西：

• 一个简单的笔筒。
• 一个书架的连接件。
• 一个小机械臂的关节。
• 一个你常用的水杯。

从简单的开始，逐步增加复杂度，你的 SolidWorks 技能会飞速提升。

学习建议

1. 先草图，后特征: 确保你的草图是“完全定义”的,这是成功建模的关键。
2. 善用 FeatureManager 设计树: 学会通过设计树来修改历史特征，这是 SolidWorks 的强大之处。
3. 多看多练: 视频教程可以让你快速上手,但只有亲手实践才能真正掌握。
4. 不要怕犯错: 删除一个特征、重新画一个草图都非常简单，大胆尝试,探索各种可能性。

祝你学习顺利，早日成为 SolidWorks 高手！
