广联达钢筋算量软件GGJ2025 完整教程
第一部分：软件概述与准备工作
1 软件简介
广联达钢筋算量软件（Grand Grand Reinforcement Calculation，简称GGJ）是一款基于国家建筑标准设计的、面向建筑工程领域的钢筋工程量计算软件，GGJ2025是其非常经典的一个版本，虽然现在已有更新换代的产品，但其核心思想和操作逻辑对理解现代算量软件仍有重要意义。

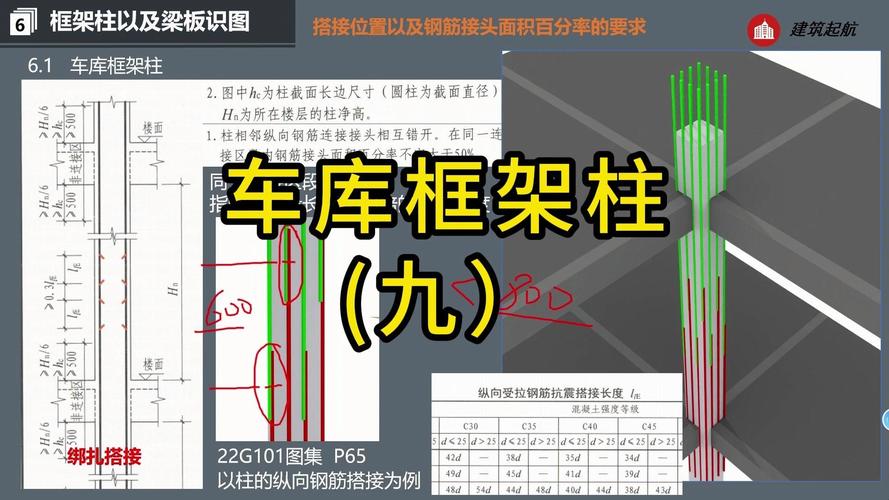

（图片来源网络，侵删）
核心优势：
- 高效准确： 改变传统手算繁琐、易错的状况，通过建模实现自动化计算。
- 规则内置： 内置最新的国家及地方平法图集和计算规则，符合行业规范。
- 图纸转化： 能够快速识别和导入CAD图纸，实现“图算量”。
- 协作共享： 方便与土建算量、计价等软件数据交互，形成完整的BIM解决方案。
2 安装与激活
- 获取安装包： 从广联达官网或授权渠道获取GGJ2025的安装程序。
- 安装步骤：
- 双击安装包,按照向导提示进行安装。
- 重要： 安装路径建议选择英文路径，避免因中文路径导致软件异常。
- 安装过程中会提示安装加密狗驱动,请确保加密狗已连接到电脑。
- 软件激活：
- 首次运行软件时,会提示进行激活。
- 根据加密狗类型（如USB狗或网络狗），按照提示完成激活，这是使用正版软件的关键。
3 界面初识
启动软件后,你会看到以下主要区域：
- 功能区： 位于顶部，包含“开始”、“建模”、“绘图”、“表格”、“视图”等选项卡，是命令的主要入口。
- 绘图区域： 中间的最大区域，用于绘制和查看你的三维模型。
- 属性定义/构件列表： 通常在左侧，用于定义构件的钢筋信息（如直径、间距、根数）和管理当前楼层所有构件。
- 楼层/状态栏： 位于底部，用于切换楼层、显示当前操作状态、比例等。
- 导航栏： 右侧，包含“楼层”、“构件”、“钢筋”等树形列表，是管理和选择构件的核心。
第二部分：算量流程与核心操作
钢筋算量的标准流程可以概括为：新建工程 -> 建立楼层 -> 绘制构件 -> 钢筋输入 -> 查量与报表。
1 新建工程
这是所有工作的第一步。

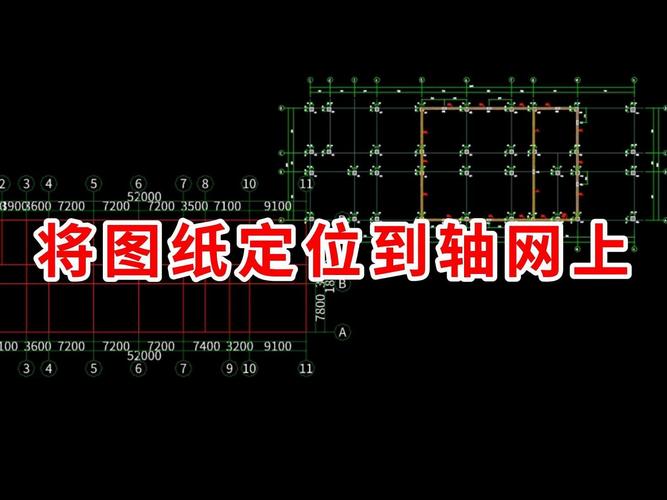

（图片来源网络，侵删）
- 点击“文件” -> “新建工程”。
- 工程信息： 填写工程名称、工程代号、计算规则、损耗率等。计算规则和损耗率的选择至关重要，必须根据项目所在地的定额要求进行设置。
- 楼层信息： 在弹出的“楼层管理”界面中，定义楼层。
- 首层： 通常定义为“+0.000”层。
- 楼层编码/名称： 如“-1层”、“1层”、“2层”。
- 层高： 必须准确填写，直接影响柱、墙、梁等构件的计算。
- 底标高： 当前楼层的地面标高，首层底标高为0，二层底标高为首层层高。
- 建标准层： 如果多个楼层结构完全相同，可以使用“复制”功能创建标准层，极大提高效率。
2 认识构件与“定义”
在GGJ中,操作分为两步：“定义”和“绘图”。
- 定义： 在“定义”界面，你是在“创建”构件的“钢筋信息”，你定义一个“KL-1（框架梁）”，并给它配上所有的钢筋（上部通长筋、下部钢筋、箍筋等）。
- 绘图： 在“绘图”界面，你是在“使用”已经定义好的构件，将其“画”到图纸的相应位置。
3 核心构件绘制（以“定义+绘图”模式为例）
3.1 柱
-
定义：
- 在左侧导航栏选择“柱” -> “框架柱”。
- 点击“新建” -> “新建矩形柱”。
- 在右侧“属性编辑”区输入柱的截面信息（如截面宽b、截面高h）和钢筋信息（角筋、b边一侧中部筋、h边一侧中部筋、箍筋信息）。
- 箍筋信息： 格式为
级别+直径+间距，A10-100/200，软件会自动根据柱高计算箍筋根数。
-
绘图：
- 切换到“绘图”界面。
- 选择刚刚定义好的柱构件。
- 选择绘图工具,如“点”画法（单击柱的中心点）或“旋转”画法（用于异形柱）。
- 将柱子布置到轴网的交点上。
3.2 梁
-
定义：
（图片来源网络，侵删）- 选择“梁” -> “框架梁”。
- 新建一个梁,如“KL-1”。
- 输入梁的截面信息（宽b、高h）。
- 输入钢筋信息：
- 上部钢筋： 如
2B25。 - 下部钢筋： 如
4B25。 - 箍筋： 如
A8-100/200(2)，括号里的“2”表示双肢箍。 - 侧面构造钢筋/抗扭钢筋： 如
G4A10或N4A12。
- 上部钢筋： 如
-
绘图：
- 切换到“绘图”界面。
- 选择KL-1。
- 使用“直线”画法，沿着梁的轴线绘制，软件会自动识别轴线，捕捉端点。
- 绘制完成后,梁会自动与相交的柱、墙进行扣减。
3.3 板
-
定义：
- 选择“板” -> “现浇板”。
- 新建一个板,如“LB-1”。
- 输入板的厚度。
- 输入钢筋信息：
- 底筋：
X方向: B12-150，Y方向: B12-150。 - 负筋/面筋： 需要定义“负筋”构件，输入钢筋信息、左/右标注长度（从梁边到钢筋终点的距离）。
- 底筋：
-
绘图：
- 板： 使用“点”画法或“矩形”画法，绘制板的轮廓。
- 负筋： 使用“按梁布筋”或“画线”功能，在板的支座（梁或墙）上布置负筋，软件会自动计算长度。
3.4 墙
-
定义：
- 选择“墙” -> “剪力墙”。
- 新建一个墙,如“Q-1”。
- 输入墙的厚度。
- 输入钢筋信息：
- 垂直筋：
B12-200。 - 水平筋：
B12-200。 - 拉筋：
A6-600*600。
- 垂直筋：
-
绘图：
使用“直线”画法，沿着墙的轴线绘制，墙会自动与柱、梁进行扣减。
3.5 基础
基础类型多样,常见的有独立基础、条形基础、筏板基础。
- 独立基础： 定义时需要输入基础的截面尺寸、底部钢筋、基础间的基础梁钢筋，绘图时用“点”画法。
- 筏板基础： 定义时输入厚度、底部钢筋、顶部钢筋，绘图时用“矩形”或“多边形”画出整个筏板轮廓。
第三部分：高级技巧与效率提升
1 CAD导图
这是GGJ的精髓所在,能让你直接在CAD图纸上进行“描图”，效率极高。
- 导入CAD图纸： “CAD图纸” -> “导入CAD图纸”，选择结构平面图。
- 识别轴网： 使用“识别轴网”功能，框选CAD中的轴线，软件会自动识别并生成软件的轴网。
- 识别构件：
- 识别柱： 识别柱表或柱大样，批量识别”柱。
- 识别梁： 识别梁的标注线和边线，软件会自动提取梁的截面信息和钢筋信息。
- 识别板： 识别板的轮廓线和钢筋线。
- 校对与修改： 导入后务必进行校对，检查识别的构件信息（尤其是钢筋信息）是否准确，并进行手动修改。
2 计算设置
在“钢筋” -> “计算设置”中，可以对整个项目的计算规则进行微调，如：
- 搭接设置： 明确不同直径钢筋的搭接长度计算方式。
- 锚固设置： 根据图集选择锚固形式。
- 节点设置： 设置梁柱节点、梁梁节点的钢筋构造。
3 查量与报表
这是工作的最后一步,也是成果输出。
- 三维显示： 按下
F7或点击“视图” -> “三维显示”，查看你的模型是否正确，有无漏画、错画。 - 选择构件查看钢筋： 在三维或平面图中，点击任意一个构件，软件会立即显示该构件的钢筋量明细。
- 报表：
- 点击“报表” -> “报表预览”。
- 软件提供了丰富的报表模板,如：
- 工程量汇总报表： 整个工程的钢筋总用量。
- 楼层构件报表： 各楼层各类构件（柱、梁、板等）的钢筋用量。
- 计算式报表： 详细列出每个构件每根钢筋的计算过程，用于对量。
- 可以选择需要的报表,导出”为Excel格式，方便整理和提交。
第四部分：常见问题与注意事项
- 单位问题： GGJ2025默认单位是毫米，输入尺寸时注意统一，避免单位错误。
- 标高问题： 务必确保每个楼层的“底标高”和“层高”准确无误，这是所有竖向构件计算的基础。
- 钢筋信息输入： 钢筋信息要严格按照图集和设计说明输入，级别（如HPB300为A，HRB400为B）、直径、间距都不能错。
- 构件扣减： 软件会自动处理构件间的扣减关系（如梁与柱、板与墙），但复杂的节点有时需要手动调整计算设置。
- 保存文件： 养成随时保存的习惯，防止意外丢失数据。
第五部分：学习资源
- 广联达官方网站： 搜索“广联达学院”，有官方的视频教程和资料。
- B站等视频平台： 搜索“广联达钢筋2025教程”，有大量UP主分享的详细操作视频，非常直观。
- 相关书籍： 一些关于广联达软件操作的书籍也会涵盖GGJ2025的基础内容。
掌握GGJ2025,关键在于理解“定义”和“绘图”分离的逻辑，并熟练运用“CAD导图”这一核心功能，从简单的单体构件开始练习，逐步过渡到完整的楼层，最后再到整个项目，多看、多练、多思考，你很快就能成为一名高效的钢筋算量工程师。
