华硕 Z170 主板装机全攻略

第一部分：准备工作

在开始装机之前，充分的准备可以让你事半功倍,避免手忙脚乱。

准备硬件清单： 确保你拥有以下所有部件,并已检查其兼容性。

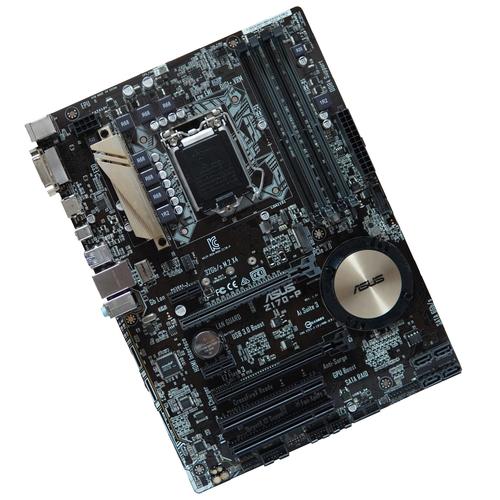

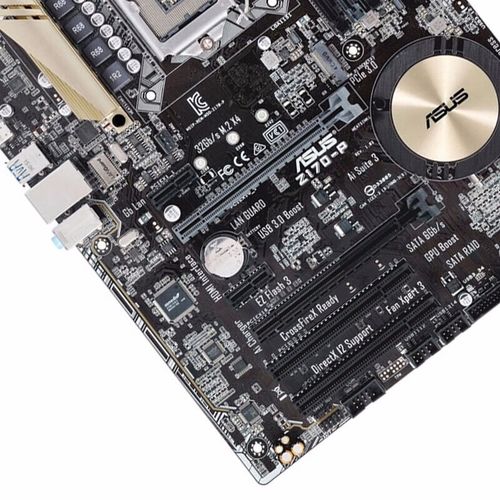

• 华硕 Z170 主板 (ROG MAXIMUS VIII, PRIME Z170-A 等)
• Intel 第六代酷睿处理器 (LGA 1151) (Core i7-6700K, Core i5-6600K)
• DDR4 内存条 (Z170 支持的是 DDR4，注意与 DDR3 区分)
• 显卡 (根据你的需求和预算选择,注意显卡长度和机箱空间)
• 固态硬盘 或 机械硬盘 (SSD 作为系统盘体验更佳)
• 电源 (功率要足够，建议选择知名品牌，80 Plus 认证更佳)
• 机箱 (注意主板尺寸，Z170 主要是 ATX 和 mATX,选择对应尺寸的机箱)
• CPU 散热器 (原装散热器或第三方散热器)
• 机箱风扇 (可选,用于改善机箱内部风道)

准备工具：

• 十字螺丝刀 (最好是带磁性的,方便拾取螺丝)
• 防静电手环 (强烈推荐,防止静电损坏精密电子元件)
• 扎带 (用于整理线缆,保持机箱内部整洁)
• 一个干燥、宽敞、光线充足的工作台面

检查与注意事项：

• 检查主板包装盒内所有配件：通常包括说明书、SATA 数据线、I/O 挡板、M.2 螺丝等。
• 阅读说明书：花 10 分钟快速浏览主板说明书，了解各个接口的位置和功能,特别是前面板跳线定义。
• 检查机箱：确认机箱的 I/O 挡板是否已安装，并准备好螺丝、铜柱等。

第二部分：装机核心步骤

【黄金法则：先装主板，再装其他部件】 这种方法可以避免在狭小的机箱内操作,大大降低安装难度和风险。

安装 CPU 和内存

这是整个装机过程中最精细、最关键的一步,请务必小心！

1. 打开 CPU 插槽保护盖：

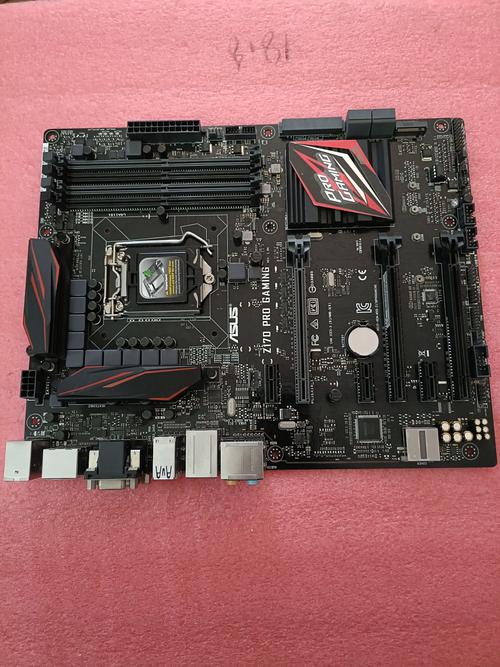

   • 找到主板上 CPU 插座（一个大的方形插座）。
   • 轻轻按下插槽旁的金属杆，向外打开，然后向上抬起至垂直位置,此时插槽的保护盖会自动弹起。

2. 安装 CPU：


   （图片来源网络，侵删）
   • 注意方向！ CPU 本身有一个“金三角”标记，主板上插座也有一个对应的三角标记。务必将这两个标记对准。
   • 捏住 CPU 的两侧，垂直、平稳地放入插槽中，千万不要用力按压或扭转，如果放不进去,请检查方向是否正确。
   • CPU 放好后，轻轻压下插槽的金属杆，听到“咔哒”一声，表示 CPU 已被固定,保护盖会自动盖好。

3. 安装内存条：

   • Z170 主板通常有 4 个 DDR4 内存插槽。
   • 打开插槽两端的卡扣。
   • 注意防呆口：内存条底部金手指上有一个凹槽，而插槽上有一个凸起。必须将凹槽对准凸起才能插入。
   • 将内存条对准插槽，垂直、均匀用力按下，直到两端的卡扣自动“咔哒”一声扣住内存条。
   • 双通道模式建议：如果你安装两条内存，请插在颜色相同的插槽中（A2 和 B2），以获得最佳的双通道性能,具体请参考你的主板说明书。

将主板安装到机箱

1. 安装 I/O 挡板：

   将机箱背部的 I/O 挡板从内部向外推，确保其卡在机箱的卡槽上,安装牢固。

2. 安装铜柱/螺柱：

   • 附赠的机箱配件包中应该有铜柱和螺丝。
   • 对照主板上的螺丝孔位，在机箱底板上安装好对应的铜柱。注意：不要装错位置！

3. 固定主板：

   • 将主板对准机箱内的铜柱,轻轻放下。
   • 使用附带的螺丝，将主板固定在铜柱上。先不要拧太紧，等所有螺丝都拧上后再逐个拧紧,以免主板受力不均导致变形。

安装 M.2 固态硬盘 (如果使用)

Z170 主板通常支持 M.2 接口,速度极快。

1. 找到 M.2 插槽：通常在主板下方,被一个金属盖板覆盖。
2. 拆下金属盖板：拧下固定盖板的一颗小螺丝,然后取下盖板。
3. 安装 M.2 SSD：
   • 将 M.2 SSD 以约 30 度角插入插槽。
   • 轻轻压下 SSD,直到另一端的孔位对准主板上的螺丝孔。
   • 用附赠的螺丝固定 SSD。
4. 安装散热片 (如果主板有)：将附赠的散热片贴在 M.2 SSD 上，用导热胶固定，这能有效降低 M.2 的工作温度。

安装 CPU 散热器

1. 涂抹导热硅脂：

   • 如果散热器是全新的,通常自带预涂硅脂。
   • 如果没有，在 CPU 顶部的金属盖（IHS）中心，挤出米粒大小的一滴硅脂即可,不要涂太多。
   • 安装散热器时,底座会自动将硅脂均匀涂抹开。

2. 固定散热器：

   • 对于原装散热器：对准主板四个角的孔位，按下塑料卡扣,依次扣紧即可。
   • 对于第三方塔式散热器：
     • 将散热器底座对准 CPU 插座的四个固定点。
     • 穿过散热器背板,拧上固定螺柱。
     • 使用附赠的金属挂钩和十字杆，将散热器牢固地固定在主板上。这一步需要一定的力气，确保每个螺丝都均匀拧紧。

安装电源

1. 确定电源位置：大多数机箱的电源安装在机箱底部或顶部,风扇朝下或朝外。
2. 对齐孔位：将电源放入机箱,对准预留的螺丝孔位。
3. 固定电源：使用长螺丝将电源固定在机箱上。
4. 整理电源线：暂时将电源线理顺,不要缠绕。

安装显卡

1. 找到 PCIe x16 插槽：主板上最长的那个插槽就是。
2. 拆除机箱挡板：拧下机箱后方对应显卡插槽的金属挡板。
3. 安装显卡：
   • 将显卡对准 PCIe 插槽，垂直、均匀用力向下按压，直到金手指完全插入插槽,后端的接口也完全露出在机箱外部。
   • 用螺丝将显卡的金属挡板固定在机箱上,防止显卡松动。
4. 连接外接供电：
   • 高端显卡（如 GTX 1070 及以上）需要从电源连接额外的 6-pin 或 8-pin 供电线，请务必插上,否则无法开机。

连接机箱与主板的线缆

这是最考验耐心的一步,请对照主板说明书和机箱说明书进行操作。

1. 主板供电接口 (最重要的两个！)：

   • 24-Pin 主供电：从电源中找到最大的那个接口，插入主板左上角的 24-Pin 插座。
   • CPU 8-Pin (或 4+4-Pin) 供电：在 CPU 插槽附近，找到 8-Pin 的方形接口，插入即可，如果电源是 4+4-Pin 的,两个都插上。

2. 前面板跳线：

   • 这些线通常是从机箱前面板引出的，包括电源开关、重启开关、电源指示灯、硬盘指示灯等。
   • 在主板右下角区域找到一组非常小的针脚,上面有英文标识。
   • 必须仔细阅读你的主板说明书！ 找到 F_PANEL 或 JFP1 等字样的区域，按照说明书上的图示，逐一对应插上：
     • POWER SW / PWRSW：电源开关
     • RESET SW / RSTSW：重启开关
     • POWER LED+ / PLED+：电源指示灯正极
     • H.D.D. LED / HDLED：硬盘活动指示灯
     • SPEAKER：主板蜂鸣器 (用于主板自检报错)

3. USB 前面板接口：

   • 如果你的机箱有前置 USB 2.0 或 USB 3.0 接口，需要连接到主板上对应的 USB2_F / USB3_F 针脚，同样，请务必看说明书！

4. 风扇接口：

   • 将机箱风扇和 CPU 风扇的电源线连接到主板上标有 CHA_FAN (机箱风扇) 和 CPU_FAN (CPU 风扇) 的 4-Pin 接口上。

5. SATA 设备供电与数据线：

   • SATA 数据线：将主板附赠的 SATA 数据线一端连接到主板的 SATA 接口，另一端连接到你的 SSD 或 HDD。
   • SATA 供电线：从电源中找到扁平的 L 型 SATA 电源接口,插入硬盘的供电口。

第三部分：最终检查与首次开机

所有硬件都已安装完毕,现在进行最后的检查。

1. 清理内部：用扎带整理好所有电源线和数据线，理顺后固定在机箱的理线槽中，保证风道通畅,不要挡在风扇或散热器前方。
2. 最终检查：
   • 所有螺丝是否都已拧紧？
   • 所有数据线和电源线是否都已连接且牢固？
   • CPU 散热器风扇是否正常？
   • 显卡是否已固定？
   • 特别是 24-Pin 和 CPU 8-Pin 供电，一定要确认插好！
3. 连接外部设备：
   • 将显示器连接到显卡的接口上 (不要连接到主板的视频输出接口，除非你用核显)。
   • 连接键盘和鼠标。
   • 连接电源线。
4. 首次开机：
   • 按下机箱上的电源按钮。
   • 如果一切正常，你会听到 CPU 风扇和显卡风扇开始转动，显示器会点亮并显示主板品牌 LOGO 或进入 BIOS 设置界面。
   • 恭喜你！装机成功！

第四部分：系统安装与后续设置

1. 进入 BIOS：开机时反复按 Del 或 F2 键，即可进入华硕的 UEFI BIOS 界面。
2. 检查 BIOS 设置：
   • 在 Advanced Mode (高级模式) 下，检查 AI Tweaker (超频) 标签页，确保 XMP 内存配置文件已开启，可以让你的 DDR4 内存运行在标称频率下。
   • 检查系统时间和日期是否正确。
   • 在 Boot 标签页,将启动顺序设置为你的固态硬盘。
3. 安装操作系统：插入系统安装 U 盘，重启电脑，在 BIOS 中设置从 U 盘启动，然后按照提示安装 Windows 10 或其他你喜欢的操作系统。
4. 安装驱动程序：进入系统后，访问华硕官方网站，下载并安装最新的芯片组驱动、显卡驱动等。

常见问题与注意事项

• 电脑无法开机 (风扇不转)：
  • 检查电源线是否插好,电源开关是否打开。
  • 检查主板 24-Pin 和 CPU 8-Pin 供电是否插紧。
  • 检查前面板跳线是否接反或接错。
  • 尝试将主板取出，放在绝缘面上（如主板包装盒），只接 CPU、内存和电源,看是否能点亮。
• 开机有蜂鸣声：主板会发出不同长度的蜂鸣声来提示故障，对照主板说明书上的蜂鸣码表，可以判断是内存、显卡还是其他问题。
• 无法进入 BIOS：检查键盘是否连接正确，尝试更换其他接口,可能是键盘问题。

希望这份详细的教程能帮助你顺利完成华硕 Z170 主板的装机,祝你装机愉快！
