FreeRTOS 中文实用教程

第一部分：初识 FreeRTOS
（图片来源网络，侵删）
- 1 什么是实时操作系统？
- 2 为什么选择 FreeRTOS？（优势与应用场景）
- 3 如何学习本教程？
第二部分：核心概念与基础
- 1 任务 - RTOS 的核心
- 2 队列 - 任务间的通信桥梁
- 3 信号量 - 资源管理与任务同步
- 4 互斥量 - 防止资源竞争的“门锁”
- 5 事件组 - 多事件通知
- 6 软件定时器 - 延时与周期性任务
第三部分：FreeRTOS 配置与 API 精讲
- 1 FreeRTOSConfig.h - 定制你的内核
- 2 核心 API 函数速查表
- 3 关键函数详解（附代码示例）
第四部分：实战项目：多任务 LED 与串口通信
- 1 硬件准备与软件环境
- 2 项目目标
- 3 代码实现与讲解
第五部分：调试与优化
（图片来源网络，侵删）
- 1 常见问题与解决方案
- 2 使用 FreeRTOS 自带调试工具
- 3 性能优化技巧
第六部分：进阶学习与资源
- 1 内存管理方案
- 2 中断管理
- 3 推荐书籍与官方资源

第一部分：初识 FreeRTOS

1 什么是实时操作系统？

想象一下你在厨房做饭：

裸机程序：你只能同时做一件事，烧水时你不能切菜，必须等水开了（一个延时函数结束）才能去切菜，程序是顺序执行的，效率低下。
实时操作系统：你像一个经验丰富的厨师，可以同时管理多个任务，你把水壶放上炉（启动一个任务），设定好时间（非阻塞延时），然后立刻去切菜（执行另一个任务），当水壶的定时器到时（中断或任务通知），它会提醒你水开了，你再去处理，RTOS 就是这样一位“厨师长”，它管理着多个“任务”，确保它们能在规定的时间内得到响应。

RTOS 的核心特征：

多任务：看似同时执行多个任务。
实时性：任务必须在可预测的、确定的时间内被响应和完成。
抢占式调度：高优先级的任务可以随时“抢占”低优先级任务的 CPU 使用权。

2 为什么选择 FreeRTOS？（优势与应用场景）

FreeRTOS 是世界上最流行的实时内核之一，尤其适合嵌入式系统。

（图片来源网络，侵删）

主要优势：

免费开源：遵循 MIT 许可证，商业使用无任何费用。
轻量级：内核本身非常小，RAM 和 Flash 占用极低，适合资源受限的 MCU。
可裁剪：通过配置文件，可以只启用你需要的功能，内核体积可以做到非常小。
跨平台：支持数十种主流 MCU 架构（ARM Cortex-M/M/A, RISC-V, AVR, PIC32 等）。
文档丰富，社区活跃：有大量官方文档、书籍和示例代码，遇到问题容易找到解决方案。
易于集成：很多主流 IDE（如 Keil, IAR, VS Code）和 SDK（如 ESP-IDF, AWS IoT Device SDK）都内置了对 FreeRTOS 的支持。

典型应用场景：

物联网设备
智能家居
工业控制
消费电子产品（智能手表、无人机）
汽车电子

3 如何学习本教程？

本教程采用“理论 + 实践”的模式。

理解概念：仔细阅读第二部分，理解任务、队列、信号量等核心概念，这是基础，至关重要。
动手实践：第三和第四部分将手把手教你配置 FreeRTOS 和编写第一个多任务程序，请务必跟着敲一遍代码，并在你的硬件上运行。
解决问题：第五部分会教你如何调试和优化，这是从“会用”到“用好”的必经之路。
持续进阶：学完基础后，根据第六部分的指引，深入学习更高级的主题。

第二部分：核心概念与基础

1 任务 - RTOS 的核心

任务就是 RTOS 管理的最小执行单元，你可以把它理解为一个独立的、拥有自己栈空间的 while(1) 循环。

关键特性：

优先级：每个任务都有一个优先级，FreeRTOS 默认使用抢占式调度，高优先级的任务就绪后，会立即抢占低优先级任务的 CPU。

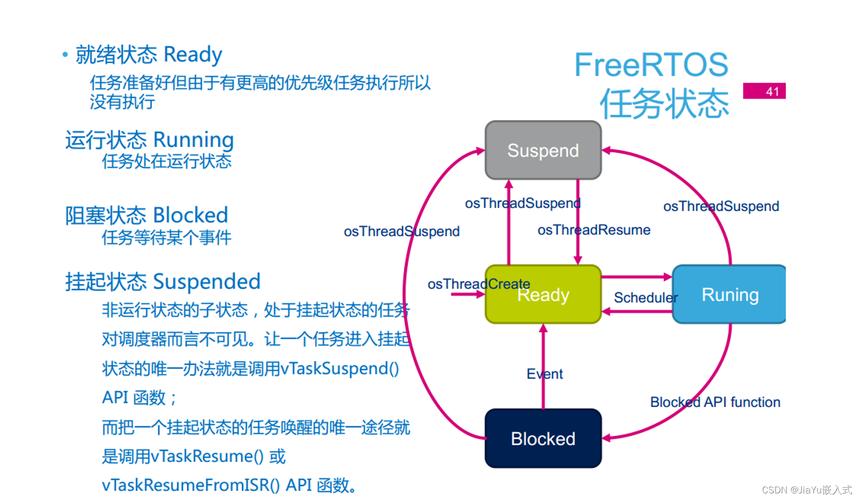

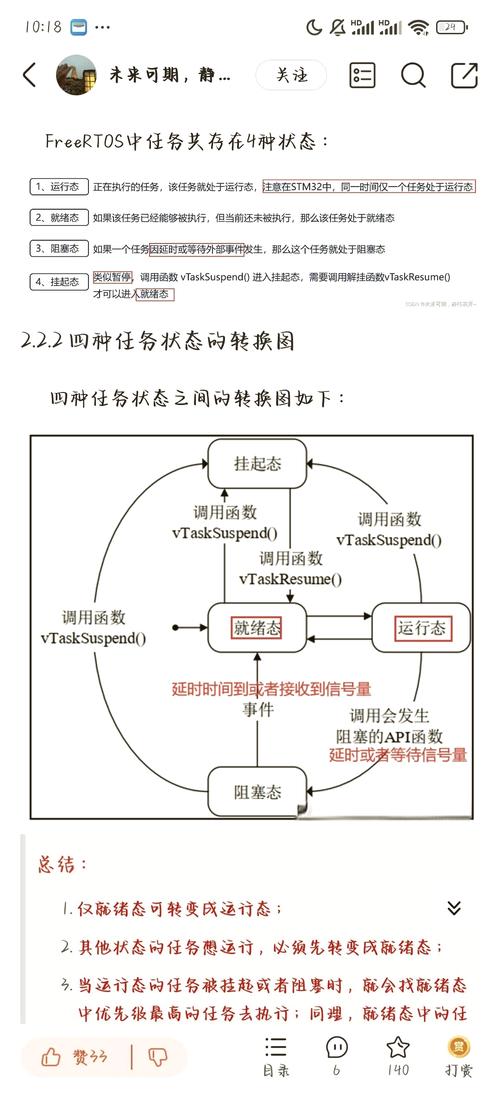

状态：
- 运行态：任务正在 CPU 上运行。
- 就绪态：任务已经准备好，等待 CPU 调度。
- 阻塞态：任务因为等待某个事件（如延时、队列接收信号量）而暂停执行。
- 挂起态：任务被明确暂停，不会自动恢复，需要其他任务来唤醒它。
栈：每个任务都有一块独立的内存空间（栈），用于保存函数调用、局部变量等，栈溢出是常见的错误，需要合理设置栈大小。

2 队列 - 任务间的通信桥梁

队列是一种先进先出的数据结构，用于在任务之间或任务与中断之间传递数据。

主要用途：

数据传递：一个生产者任务将数据（如传感器读数）放入队列，一个消费者任务从队列中取出数据进行处理。
解耦：发送方和接收方不需要知道对方的存在，只需通过队列进行通信，降低了程序复杂度。

特点：

可以传递的数据大小和队列长度在创建时确定。
当队列满时,发送数据（发送任务）可以被阻塞。
当队列空时,接收数据（接收任务）可以被阻塞。

3 信号量 - 资源管理与任务同步

信号量本质上是一个计数器,用于控制对共享资源的访问或实现任务同步。

两种主要类型：

二值信号量：
- 计数器值只有 0 和 1。
- 用途：任务同步，一个中断发生时，通过释放二值信号量来唤醒一个等待该中断的任务。
计数信号量：
- 计数器值可以大于 1。
- 用途：资源管理，系统有 3 个相同的打印机资源，就可以用一个初始值为 3 的计数信号量来表示，任务需要打印时，先获取信号量（计数器减 1），用完后释放（计数器加 1）。

工作方式：

获取：任务尝试获取信号量，如果计数器 > 0，则获取成功，计数器减 1，任务继续运行，如果计数器 = 0，任务则进入阻塞态，直到有其他任务或中断释放信号量。
释放：释放信号量，计数器加 1，如果有任务在等待该信号量，则唤醒其中一个最高优先级的等待任务。

4 互斥量 - 防止资源竞争的“门锁”

互斥量是一种特殊的二值信号量，专门用于解决互斥访问问题，即“独占式访问”。

与二值信号量的关键区别：

优先级继承：这是互斥量最重要的特性，用于解决优先级反转问题。
- 优先级反转场景：高优先级任务 H 等待被低优先级任务 L 占有的资源（互斥量），即使有中优先级的任务 M 在就绪，H 也无法执行，因为它被 L 阻塞了，L 的优先级被“反转”了，因为它阻塞了高优先级任务。
- 优先级继承解决方案：当一个高优先级任务等待一个被低优先级任务持有的互斥量时，该低优先级任务的优先级会“临时提升”到与高优先级任务相同，直到它释放互斥量，这样，低优先级任务就能尽快执行完并释放资源，从而解决了高优先级任务被“饿死”的问题。

使用场景：访问共享的硬件资源（如串口、I2C 总线）或全局数据结构。

5 事件组 - 多事件通知

事件组允许一个任务等待多个事件中的任意一个或全部事件发生。

特点：

每个事件用一位表示（事件位 0, 1, 2...）。
任务可以设置等待模式：
- WaitForAny：等待任意一个指定的事件发生。
- WaitForAll：等待所有指定的事件都发生。
适用于复杂的任务状态管理,例如一个按键任务需要同时检测“短按”、“长按”和“连续按下”等多个事件。

6 软件定时器 - 延时与周期性任务

软件定时器是由 RTOS 内核管理的定时器，它运行于独立的、高优先级的守护任务中。

工作原理：

创建一个软件定时器,并设置其回调函数。
启动定时器,并设定一个周期。
当定时器到期时,RTOS 内核的守护任务会调用你预先定义好的回调函数。

用途：

执行周期性任务（如每 100ms 读取一次传感器）。
实现超时检测。
替代 vTaskDelay()，因为它不会阻塞调用任务，而是由内核在后台触发。

第三部分：FreeRTOS 配置与 API 精讲

**3.1 FreeRTOSConfig.h - 定制你的内核`

这是 FreeRTOS 的“心脏”，所有内核行为都由它控制，你需要找到这个文件（通常在项目目录的 FreeRTOS 或 FreeRTOS-Plus 文件夹下）。

重要宏定义：

// 系统时钟频率，单位 Hz
#define configCPU_CLOCK_HZ               ( ( unsigned long ) 72000000 )
// SysTick 中断的时钟源，通常选择 CPU 时钟
#define configSYSTICK_CLOCK_HZ           configCPU_CLOCK_HZ
// 定义可用的任务优先级范围，0 为最低，configMAX_PRIORITIES-1 为最高
#define configMAX_PRIORITIES             ( 5 )
// 空闲任务堆栈大小，单位为字
#define configMINIMAL_STACK_SIZE         ( ( unsigned short ) 128 )
// 定义内核是否要统计任务状态信息（如 CPU 使用率）
#define configUSE_TRACE_FACILITY         1
#define configUSE_STATS_FORMATTING_FUNCTIONS 1
// 是否使用钩子函数，如 vApplicationIdleHook
#define configUSE_IDLE_HOOK              0
#define configUSE_TICK_HOOK              0
// 是否使用协程（一般不用）
#define configUSE_CO_ROUTINES            0
// 是否要检查栈溢出
#define configCHECK_FOR_STACK_OVERFLOW   2
// 内存分配方案
#define configSUPPORT_STATIC_ALLOCATION  0
#define configSUPPORT_DYNAMIC_ALLOCATION 1

2 核心 API 函数速查表

对象	功能	创建/初始化	删除/释放	常用操作
任务	创建一个新任务	`xTaskCreate()`	`vTaskDelete()`	`vTaskDelay()`, `vTaskPrioritySet()`
队列	创建一个FIFO队列	`xQueueCreate()`	`vQueueDelete()`	`xQueueSend()`, `xQueueReceive()`
信号量	创建一个信号量	`xSemaphoreCreateBinary()` `xSemaphoreCreateCounting()`	`vSemaphoreDelete()`	`xSemaphoreTake()`, `xSemaphoreGive()`
互斥量	创建一个互斥量	`xSemaphoreCreateMutex()`	`vSemaphoreDelete()`	`xSemaphoreTake()`, `xSemaphoreGive()`
事件组	创建一个事件组	`xEventGroupCreate()`	`vEventGroupDelete()`	`xEventGroupSetBits()`, `xEventGroupWaitBits()`
软件定时器	创建一个定时器	`xTimerCreate()`	`xTimerDelete()`	`xTimerStart()`, `xTimerStop()`

3 关键函数详解（附代码示例）

任务创建 xTaskCreate()

BaseType_t xTaskCreate(
    TaskFunction_t pvTaskCode,      // 任务函数的入口地址
    const char * const pcName,      // 任务的名字（用于调试）
    const uint16_t usStackDepth,    // 任务堆栈深度，单位为字
    void *pvParameters,             // 传递给任务函数的参数
    UBaseType_t uxPriority,        // 任务优先级
    TaskHandle_t *pvCreatedTask     // 用于保存任务句柄的指针
);

示例：

void vLEDTask(void *pvParameters) {
    // pvParameters 可以在这里被使用
    for(;;) {
        LED_On();
        vTaskDelay(pdMS_TO_TICKS(500)); // 延时 500ms，不占用 CPU
        LED_Off();
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}
int main(void) {
    // ... 硬件初始化 ...
    // 创建 LED 任务，优先级为 2，堆栈深度为 128
    xTaskCreate(vLEDTask, "LED Task", 128, NULL, 2, NULL);
    // 启动调度器，这之后任务才会开始运行
    vTaskStartScheduler();
    // 正常情况下，程序不会运行到这里
    for(;;);
}

队列操作 xQueueSend() / xQueueReceive()

// 发送数据到队列（可能会阻塞）
BaseType_t xQueueSend(
    QueueHandle_t xQueue,      // 队列句柄
    const void *pvItemToQueue, // 要发送的数据指针
    TickType_t xTicksToWait    // 等待超时时间
);
// 从队列接收数据（可能会阻塞）
BaseType_t xQueueReceive(
    QueueHandle_t xQueue,      // 队列句柄
    void *pvBuffer,            // 存储接收数据的缓冲区指针
    TickType_t xTicksToWait    // 等待超时时间
);

第四部分：实战项目：多任务 LED 与串口通信

假设你的目标 MCU 是一个 STM32 开发板。

项目目标：创建两个任务：

LED_Task：以 1Hz 的频率闪烁 LED。
Uart_Task：通过串口每 2 秒打印一条 "Hello FreeRTOS!" 的信息。
两个任务独立运行,互不干扰。

代码实现 (main.c)

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
#include "stm32fxxx_hal.h" // 假设使用 STM32 HAL 库
// 任务句柄
TaskHandle_t xLEDTaskHandle = NULL;
TaskHandle_t xUartTaskHandle = NULL;
// 任务函数声明
void vLEDTask(void *pvParameters);
void vUartTask(void *pvParameters);
int main(void) {
    // HAL_Init();  // 初始化 HAL 库
    // SystemClock_Config(); // 配置系统时钟
    // MX_GPIO_Init(); // 初始化 GPIO (LED)
    // MX_USART1_UART_Init(); // 初始化 UART
    // 创建 LED 任务
    xTaskCreate(vLEDTask, "LED Task", 128, NULL, 2, &xLEDTaskHandle);
    // 创建 UART 任务
    xTaskCreate(vUartTask, "Uart Task", 128, NULL, 1, &xUartTaskHandle);
    // 启动调度器
    vTaskStartScheduler();
    // 如果调度器启动失败，会进入死循环
    for(;;);
}
// LED 任务
void vLEDTask(void *pvParameters) {
    for(;;) {
        HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin); // 切换 LED 状态
        vTaskDelay(pdMS_TO_TICKS(500)); // 延时 500ms
    }
}
// UART 任务
void vUartTask(void *pvParameters) {
    uint8_t msg[] = "Hello FreeRTOS!\r\n";
    for(;;) {
        HAL_UART_Transmit(&huart1, msg, sizeof(msg) - 1, 100); // 通过串口发送
        vTaskDelay(pdMS_TO_TICKS(2000)); // 延时 2 秒
    }
}

代码讲解：

任务创建：在 main 函数中，我们创建了两个任务。vLEDTask 优先级为 2，vUartTask 优先级为 1，这意味着 vLEDTask 的优先级更高，如果两个任务同时就绪，vLEDTask 会先运行。
无限循环：每个任务的核心都是一个 for(;;) 循环，这是 RTOS 任务的典型结构。
非阻塞延时：vTaskDelay() 是 RTOS 的核心函数之一，它会让当前任务进入阻塞态，释放 CPU，500ms 后，任务会自动进入就绪态，等待调度器再次调度它，在这 500ms 内，CPU 可以去执行其他就绪的任务（如 vUartTask）。
调度器启动：vTaskStartScheduler() 是最后一步，也是最重要的一步，它会创建空闲任务和定时器任务，然后开始调度，让任务“活”起来。

第五部分：调试与优化

1 常见问题与解决方案

问题现象	可能原因	解决方案
程序卡死，无法进入 `main` 函数或 `vTaskStartScheduler()`	栈溢出中断配置错误	增大任务堆栈大小 (`usStackDepth`)，或开启栈溢出检测 (`configCHECK_FOR_STACK_OVERFLOW`)。检查中断向量表和中断处理函数。
任务不运行或运行不正常	优先级设置错误任务意外进入阻塞态且无法唤醒	检查任务优先级是否低于空闲任务（默认优先级为 0）。检查导致阻塞的 API（如 `xQueueReceive`）是否有其他任务/中断去“释放”它。
系统运行一段时间后崩溃	栈溢出内存泄漏（动态分配）	同上，检查栈大小。确保每次 `pvPortMalloc()` 都有对应的 `vPortFree()`。
优先级反转问题	高优先级任务等待低优先级任务持有的资源	使用互斥量 (`xSemaphoreCreateMutex()`) 而不是二值信号量来管理共享资源。

2 使用 FreeRTOS 自带调试工具

vTaskGetRunTimeStats()：获取每个任务的总运行时间（单位：滴答数），可以用来计算 CPU 使用率，需要在 FreeRTOSConfig.h 中启用 configGENERATE_RUN_TIME_STATS。
uxTaskGetStackHighWaterMark()：获取任务自创建以来，栈指针曾经到达过的“最低”位置，这个值越小，说明栈使用越多，调用此函数时传入任务句柄，可以检查是否存在栈溢出风险。

3 性能优化技巧

合理分配优先级：将高优先级赋予对实时性要求高的任务（如硬件中断处理），低优先级赋予后台处理任务。
避免在任务中使用长延时：尽量用 vTaskDelay，而不是 HAL_Delay 或类似的忙等待延时函数。
使用队列长度合适的队列：队列过长会浪费内存，过短会导致数据丢失或任务频繁阻塞。
善用事件组：当需要等待多个事件时，使用事件组比创建多个信号量更节省资源。

第六部分：进阶学习与资源

1 内存管理方案

FreeRTOS 提供了 5 种内存分配方案，在 FreeRTOSConfig.h 中通过 configSUPPORT_STATIC_ALLOCATION 和 configSUPPORT_DYNAMIC_ALLOCATION 来选择。

方案1 & 2 (Heap_1.c / Heap_2.c)：最简单，不支持释放内存，适用于任务数量固定且不删除的场景。
方案3 (Heap_3.c)：直接使用标准库的 malloc/free，线程不安全，不推荐在 RTOS 中使用。
方案4 (Heap_4.c)：最常用，支持动态分配和释放，有碎片整理机制，性能较好。
方案5 (Heap_5.c)：与方案4类似，但允许内存块在物理上不连续。

2 中断管理

从 ISR 发送信号量/队列：在 ISR 中，不能使用带阻塞功能的 API（如 xSemaphoreGive），必须使用 xSemaphoreGiveFromISR 等后缀为 FromISR 的版本。
portYIELD_FROM_ISR()：在 ISR 中，如果释放信号量后唤醒了一个比当前运行任务优先级更高的任务，应该调用此函数来请求一次任务切换。

3 推荐书籍与官方资源

官方文档：FreeRTOS.org 官方网站，包含所有 API 文档、书籍和示例，这是最权威的资料。
《Mastering the FreeRTOS Real Time Kernel》：官方出品的免费电子书，是学习 FreeRTOS 的最佳读物，内容非常全面且深入。
《FreeRTOS 权威指南》：国内书籍，结合了官方文档和作者的实践经验，对中文读者更友好。
社区与论坛：FreeRTOS 官方论坛，遇到问题可以在这里提问。

本教程为你提供了一个从零开始学习 FreeRTOS 的完整路径，RTOS 的核心思想是“分而治之”和“并发”，通过将复杂的应用拆分为多个独立的任务，并使用 RTOS 提供的同步和通信机制，你可以构建出结构清晰、响应迅速、易于维护的嵌入式软件。

最重要的建议：动手实践！ 理论学得再多，不如亲手写一个任务，让它跑起来，祝你学习顺利！
