第一部分：基础知识与入门
（图片来源网络，侵删）- 什么是 Plant 3D？
- 软件界面介绍
- 基本工作流程
-
第二部分：核心概念与工作流
- 项目设置与数据管理
- 管道设计
- 设备布置
- 支吊架
- 结构设计
- 仪表与电缆桥架
-
第三部分：出图与数据管理
- 生成 ISO 图（轴测图）
- 生成 P&ID（仪表流程图）
- 生成平面图和立面图
- 材料报表
-
第四部分：学习资源与进阶
- 官方资源
- 视频教程
- 实践技巧与建议
第一部分：基础知识与入门
什么是 AutoCAD Plant 3D？
AutoCAD Plant 3D 是 Autodesk 公司开发的一款专业的工厂设计软件，它基于 AutoCAD 平台，专门用于创建和管理流程工厂（如石油化工、电力、制药等）的详细三维模型。

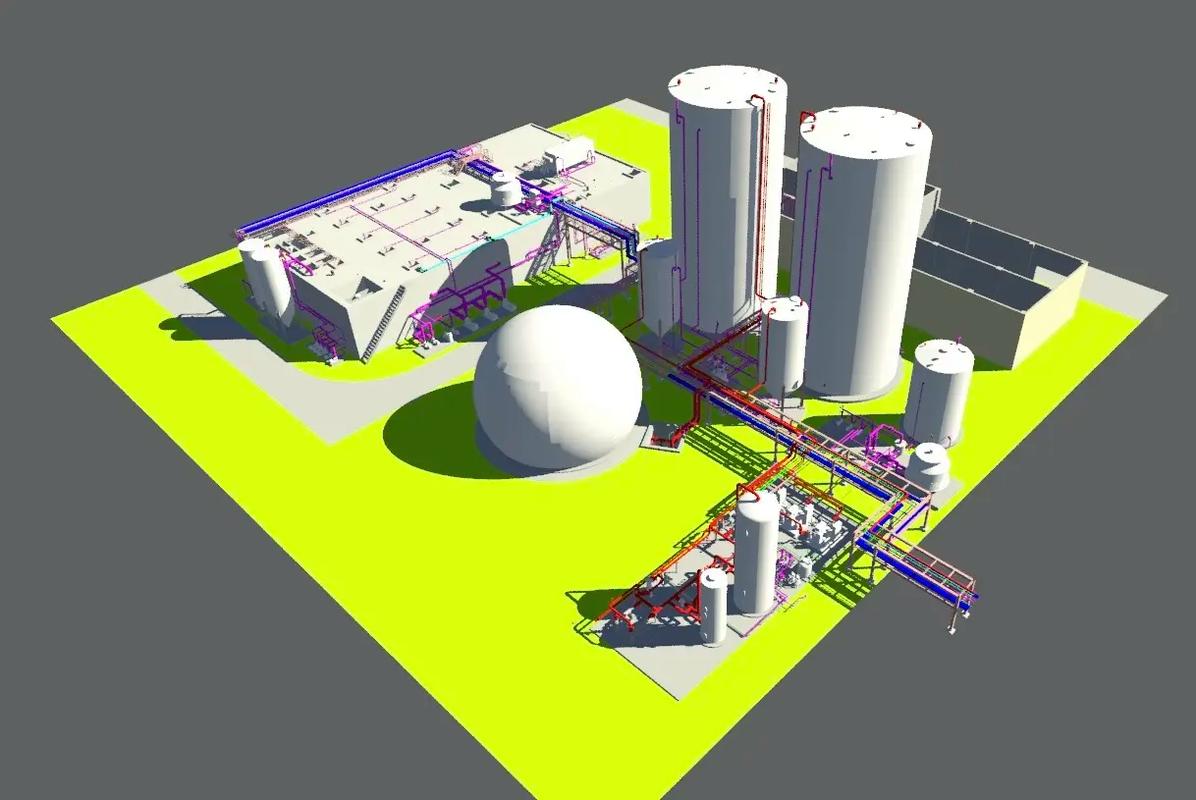

（图片来源网络，侵删）
核心优势：
- 三维参数化建模： 所有构件（管道、设备、阀门等）都是基于数据库的智能对象，修改数据，模型自动更新。
- 数据驱动： 所有设计元素都链接到一个中心数据库（项目中心），确保数据的一致性和准确性。
- 一体化设计： 集成了管道、设备、结构、仪表、电缆桥架等模块，可以在一个统一的环境中完成工厂的详细设计。
- 自动化出图： 可以一键生成符合行业标准的 ISO 图、P&ID 图、平面图、立面图和材料报表，极大地提高了出图效率。
软件界面介绍
启动 Plant 3D 后，你会看到一个熟悉的 AutoCAD 界面，但多了几个关键的选项卡和面板。
-
工具选项卡： 这是 Plant 3D 的核心功能区，包含了所有工厂设计工具。
- Home（主页）： 包含了最常用的命令，如新建项目、打开项目、管道、设备、结构等。
- P&ID（仪表流程图）： 用于创建和编辑工艺流程图。
- Route（布管）： 详细的管道布置工具。
- Equipment（设备）： 放置和管理设备。
- Structure（结构）： 创建钢结构。
- Support（支吊架）： 创建管道支吊架。
- Orthographics（正交视图）： 创建和编辑平面图、立面图。
- Isos（ISO 图）： 生成和管理 ISO 轴测图。
- Report（报表）： 生成各种材料报表。
- Style & Display（样式与显示）： 管理模型的显示样式、线型、标注样式等。
- Project（项目）： 管理项目设置、规范和数据库。
-
项目管理器： 通常位于左侧面板，是 Plant 3D 的“大脑”，它显示了项目的所有文件，包括模型、图纸、规范等。
（图片来源网络，侵删）
基本工作流程
一个典型的 Plant 3D 设计流程如下：
- 项目设置： 创建新项目，选择或创建项目规范（定义管道等级、材料等）。
- P&ID 设计： 先绘制工艺流程图，定义工厂的流程逻辑和主要设备、管道连接关系。
- 三维建模：
- 设备布置： 根据 P&ID，在三维空间中放置设备。
- 结构搭建： 创建厂房、管架等钢结构。
- 管道布置： 连接设备，铺设主管道和支管。
- 添加附件： 在管道上放置阀门、法兰、仪表等。
- 碰撞检查： 检查模型中不同专业（管道、结构、电缆等）之间是否存在冲突。
- 出图与出表：
- 从三维模型自动生成 ISO 图、平面图、立面图。
- 生成精确的材料清单（BOM）。
第二部分：核心概念与工作流
项目设置与数据管理
这是所有工作的第一步,至关重要。
- 创建新项目：
Home选项卡 ->Project面板 ->New。 - 项目规范： 这是 Plant 3D 的核心，规范定义了你的设计标准。
- 管道规范： 定义了不同管道等级的组成，A 级管道可能要求使用
Sch 40的碳钢管，150 LB的阀门。 - 部件库： 包含了所有可用零件的 3D 模型和 2D 符号，如弯头、法兰、阀门等，这些零件与规范关联。
- 修改规范： 可以基于系统提供的
Sample规范进行修改，或创建自己的规范。强烈建议不要修改原始 Sample 规范，而是复制一份进行修改。
- 管道规范： 定义了不同管道等级的组成，A 级管道可能要求使用
管道设计
管道设计是 Plant 3D 的核心功能。
-
开始布管：
- 在
Home选项卡中，点击Route。 - 在
Route选项卡中，选择你需要的 管道等级 (e.g.,P-1) 和 公称直径 (e.g.,DN100)。 - 在绘图区中点击,开始绘制路径。
- 在
-
绘制路径：
- 使用对象捕捉（如端点、中点）来精确定位。
- 可以手动输入长度、角度或使用极坐标。
- Plant 3D 会自动根据你的路径插入弯头、管段等部件。
-
修改管道：
- 夹点编辑： 点击管道，会出现夹点，拖动夹点可以拉伸、移动管道或添加/删除弯头。
- 特性选项板： 选中管道或部件，按
Ctrl+1打开特性选项板，可以修改其等级、直径、保温层等几乎所有属性。
设备布置
- 放置设备：
- 在
Home选项卡中，点击Equipment。 - 从
Equipment选项卡的库中选择一个设备（如换热器、泵、容器）。 - 在绘图区中点击放置。
- 在
- 对齐与连接：
- 使用移动、旋转命令将设备精确定位。
- 将管道端点捕捉到设备的管嘴上,即可完成连接。
支吊架
支吊架用于支撑管道,保证其安全。
- 创建支吊架：
- 在
Home选项卡中，点击Support。 Support选项卡提供了多种类型的支吊架。
- Standard: 标准支吊架，需要手动指定位置和类型。
- Smart: 智能支吊架，Plant 3D 会根据管道的走向、重力等自动推荐最佳位置和类型。推荐使用智能支吊架。
- 在
结构设计
用于创建建筑的钢结构框架、管廊、平台等。
- 创建结构：
- 在
Home选项卡中，点击Structure。 Structure选项卡提供了梁、柱、板等工具。- 可以手动绘制,也可以使用
Steel Frame工具快速生成框架。
- 在
仪表与电缆桥架
- 仪表： 在
Home选项卡中，点击Instrumentation，可以添加各种仪表符号到模型中。 - 电缆桥架： 在
Home选项卡中，点击Cable Trays，其工作流与管道类似，选择类型和尺寸，然后绘制路径。
第三部分：出图与数据管理
Plant 3D 最大的价值之一就是从三维模型自动生成二维图纸和报表。
生成 ISO 图（轴测图）
ISO 图是管道施工图中最重要的一种，用于指导管道预制和安装。
- 创建 ISO 图：
- 在
Isos选项卡中，点击Create New Iso。 - 在弹出的对话框中,选择要生成 ISO 图的管道线路。
- 设置图纸格式（A0, A1 等）和命名规则。
- 点击
OK，Plant 3D 会自动计算并生成 DWG 格式的 ISO 图。
- 在
