信号机电路图怎么跑

摘要： 一、信号机的基本构成及作用1、基本构成：信号机主要由光源（灯泡）、透镜组、显示机构、控制电路等组成，光源用于产生光线，透镜组用于聚焦和改变光线的传播方向，显示机构用于呈现不同的信号...

一、信号机的基本构成及作用

1、基本构成：信号机主要由光源（灯泡）、透镜组、显示机构、控制电路等组成，光源用于产生光线，透镜组用于聚焦和改变光线的传播方向，显示机构用于呈现不同的信号显示，控制电路则负责根据各种条件控制信号机的点亮和熄灭。

2、作用：在铁路系统中，信号机是指示列车运行的重要设备，它通过不同的灯光显示，向司机传达前方线路的状态、道岔的位置等信息，确保列车安全、高效地运行，绿色灯光表示前方线路空闲，允许列车按规定速度运行；红色灯光则表示前方线路有障碍或禁止列车越过。

二、信号机电路图的主要元件及其功能

1、信号变压器：将供电电压转换为适合信号机使用的电压，为信号机提供稳定的电源。

2、灯丝继电器：用于检测信号机的灯丝是否正常工作，当灯丝断裂时，灯丝继电器会失电落下，从而触发报警电路，提醒工作人员及时更换灯泡。

3、表示继电器：根据不同的输入条件，控制信号机的显示状态，当进路排列好后，表示继电器会吸起，使信号机显示相应的允许信号。

4、按钮和开关：用于人工操作信号机，如开放引导信号、办理调车作业等，通过按下不同的按钮或切换开关的位置，可以改变信号机的显示状态。

5、电缆和接线端子：连接信号机的各个部分以及与其他设备的连接，传输电信号和控制指令。

三、信号机电路图的工作原理

1、点灯电路：点灯电路是信号机电路图中最基本的部分，它负责为信号机的灯泡提供电源，点灯电路采用并联的方式连接各个灯泡，以确保每个灯泡都能正常工作，当控制电路发出点亮信号时，点灯电路中的开关会闭合，使电流流过灯泡，从而使灯泡发光。

2、控制电路：控制电路根据列车的运行情况、道岔的位置、进路的状态等因素，生成相应的控制信号，控制信号机的显示，当列车接近某个信号机时，该信号机的自动控制电路会根据列车的速度和位置，自动改变信号机的显示，引导列车安全通过。

3、报警电路：当信号机出现故障或异常情况时，报警电路会发出声光报警信号，提醒工作人员及时处理，当灯丝继电器失电落下时，报警电路会立即启动，发出报警声和闪光信号。

四、不同类型信号机的电路图特点

1、进站信号机：进站信号机的电路图相对复杂，因为它需要考虑更多的因素，如列车的接近、道岔的位置、进路的状态等，进站信号机一般采用多个继电器和指示灯来显示不同的信息，如绿灯表示正线通过信号，黄灯表示侧线通过信号，红灯表示停车信号等。

2、出站信号机：出站信号机的电路图主要关注列车的出发和出站情况，出站信号机的显示通常与车站的行车组织和列车的运行计划密切相关，当列车准备好出发时，出站信号机显示绿灯，表示允许列车出发；当列车出站后，出站信号机自动熄灭。

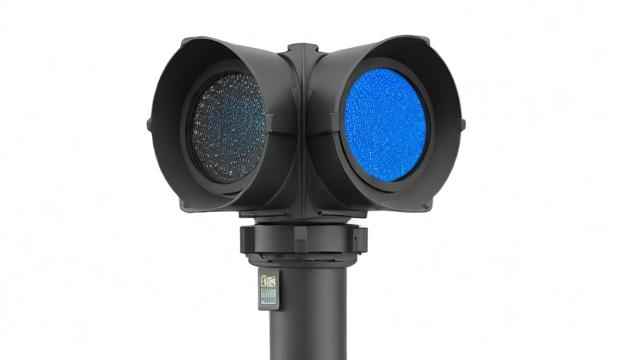

3、调车信号机：调车信号机的电路图主要用于调车作业的控制，调车信号机的显示相对较简单，一般只有月白灯和蓝灯两种显示，月白灯表示允许调车作业，蓝灯表示禁止调车作业或调车作业结束。

五、信号机电路图的分析方法

1、整体把握：首先要了解信号机在整个铁路系统中的位置和作用，以及与其他设备的连接关系，从整体上把握信号机的工作原理和控制流程。

2、分步分析：按照电路图的组成部分，逐步分析每个元件的功能和作用，可以从电源开始，依次分析点灯电路、控制电路、报警电路等部分的工作原理和信号传递过程。

3、查找关键节点：在电路图中找出一些关键节点，如继电器的线圈、触点、灯泡等，分析这些节点的电位变化和工作状态，从而理解整个电路的工作过程。

4、结合实际情况：将电路图与实际的信号机设备相结合，观察信号机的显示和工作状态，进一步加深对电路图的理解。

信号机电路图是铁路信号系统的重要组成部分，它通过精确的电路设计和控制逻辑实现对信号机的有效控制和管理，在实际应用中，需要根据具体情况选择合适的信号机电路图，并严格按照设计要求进行安装和调试。
